| Уникальная Особенность |
ASRock Super Alloy
- Дроссели питания «Premium»
- Dual-N MOSFET
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
- Черная матовая печатная плата
- High Density Glass Fabric PCB
- Покрытие печатной платы 2oz
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop |
| Процессор |
- Поддерживает процессоры AMD AM4 A-Series APU (Bristol Ridge) и процессоры Ryzen (Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge)
- Дизайн Digi Power
- Система питания 8 |
| Чипсет |
- AMD Promontory A320 |
| Память |
- Двухканальная память DDR4
- 2 x DDR4 DIMM
- Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Pinnacle Ridge) поддерживают память DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Picasso) поддерживают память DDR4 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная*
- Процессоры AMD Ryzen (Summit Ridge) поддерживают память DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Raven Ridge) поддерживают память DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная*
- Процессоры AMD A-Series APU 7-го поколения поддерживают память DDR4 2400 / 2133 non-ECC, не буферизованная*
- Максимальный объем памяти: 32 Гб**
- Золотые контакты 15μ Gold на разъемах DIMM*
*Для ЦП серии Ryzen (Picasso & Raven Ridge) память ECC поддерживается только для моделей PRO.
Таблица тактовых частот для памяти DDR4 UDIMM.
Процессоры AMD A-Series APU:
CPU серии Ryzen (Matisse):
ЦП серии Ryzen (Pinnacle Ridge):
CPU серии Ryzen (Picasso):
ЦП серии Ryzen (Summit Ridge):
ЦП серии Ryzen (Raven Ridge):
SR: одноранговый модуль DIMM с наклейкой 1Rx4 или 1Rx8
DR: двухранговый модуль DIMM с наклейкой 2Rx4 или 2Rx8
**При работе под Windows® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows® таких ограничений нет. |
| BIOS |
- 128Мб AMI UEFI BIOS с графической оболочкой
- Поддержка "Plug и Play"
- Совместим с событиями «ACPI 5.1 wake-up»
- поддерживает jumperfree
- Поддержка SMBIOS 2.3
- CPU, DRAM, PCH 1.05V, PROM 2.5V, mульти-регулировка напряжения |
| Графическое ядро |
- Встроенная графика AMD Radeon™ серии Vega в APU Ryzen Series *
- Встроенная графика AMD Radeon™ R-Series на процессорах A-series APU*
- DirectX 12, Pixel Shader 5.0
- По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ.**
- Поддержка 2 x HDMI 1.4 с максимальным разрешением до 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @30Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 1.4 (необходим совместимый HDMI-монитор)
- поддерживает HDCP 1.4 для выходов HDMI 1.4
- Воспроизведение видео Full HD 1080p Blu-ray (BD) через HDMI 1.4
*Зависит от модели CPU
**Для максимального объёма общей памяти 16 ГБ, надо установить 32 ГБ системной памяти. |
| Аудио |
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC1220)
- Поддержка Premium Blu-ray audio
- Защита от скачков напряжения
- Аудио-конденсаторы Nichicon Fine Gold Series
- ЦАП 120dB SNR с дифференциальным усилителем
- Технология Pure Power-In
- Технология Direct Drive
- Изоляция печатной платы
- Чувствительность импенданса на задней панели
- Отдельные слои на плате для левого и правого канала |
| ЛВС |
- Gigabit LAN 10/100/1000 Мб/с
- GigaLAN Intel® I211AT
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE |
| Разъемы |
Процессоры AMD Ryzen (Matisse, Summit Ridge и Pinnacle Ridge)
- 1 x PCI Express 3.0 x16 (PCIE1: в режиме x16)*
Процессоры AMD A-Series APU 7 Gen / Raven Ridge CPUs
- 1 x PCI Express 3.0 x16 (PCIE1: в режиме x8)*
Процессоры AMD Ryzen (Picasso, Raven Ridge)
- 1 x PCI Express 3.0 x16 (PCIE1: в режиме x8)*
Процессоры AMD Athlon
- 1 x PCI Express 3.0 x16 (PCIE1: в режиме x4)*
*Поддержка модулей NVMe SSD в качестве загрузочных дисков |
| хранение |
- 4 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
- 1 x pазъем Ultra M.2, с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2280 и M.2 PCIe вплоть до Gen3 x4 (32 Гб/с) (с процессором Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge) или до уровня Gen3 x2 (16 Гбит/с) (с процессорами A-Series APU и Athlon)*
*Поддержка модулей NVMe SSD в качестве загрузочных дисков |
| Коннекторы |
- 1 x Разъём LPC
- 1 x Подсветка для вентилятора AMD*
- 1 x Разъем для подключения вентиляторов процессора (4-pin)**
- 1 x Разъем для подключения вентиляторов корпуса (4-pin)***
- 1 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)***
- 1 x 24-контактный разъем питания ATX
- 1 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса
- 1 x Разъём вентилятора AMD LED USB
- 1 x USB 2.0 (поддержка до двух USB 2.0) (Защита от электростатических разрядов)
- 1 x USB 3.1 Gen1 (поддержка до двух USB 3.1 Gen1) (Защита от электростатических разрядов)
*Разъём AMD Fan LED поддерживает световые ленты с нагрузкой до 3A (36Вт) и длиной до 2,5 метров.
**Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).
***Функции Chassis/Water Pump Fan поддерживаются для вентиляторов СВО с нагрузкой не более 1,5A (18ВТ). |

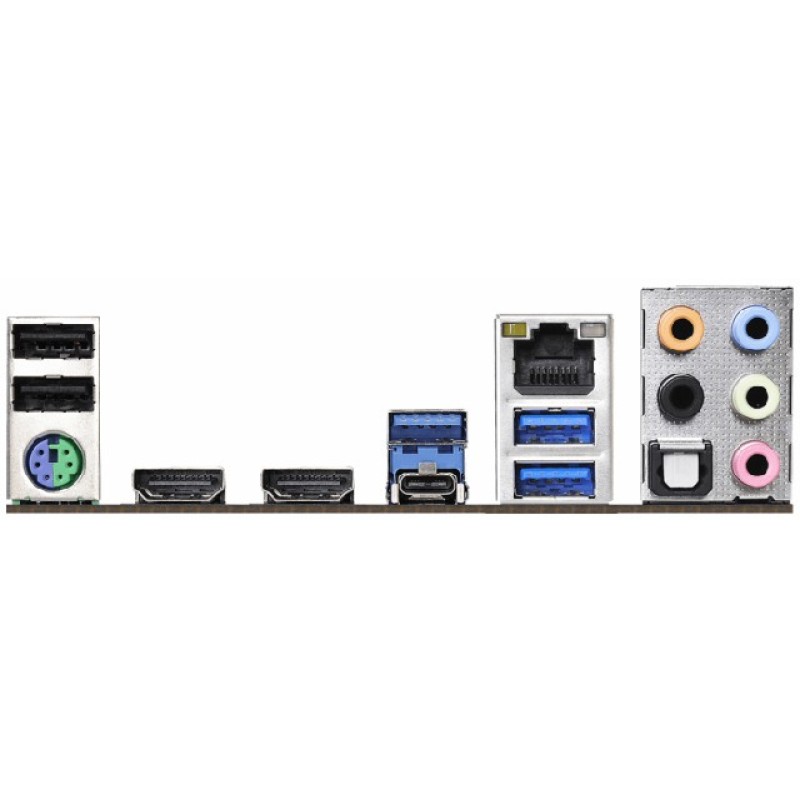

| Задняя панель ввода/вывода |
- 1 x PS/2 порт для клавиатуры и мышки
- 2 x HDMI
- 1 x Optical SPDIF Out
- 2 x USB 2.0 (Защита от электростатических разрядов)
- 1 x USB 3.1 Gen1 Type-A (Защита от электростатических разрядов)
- 1 x USB 3.1 Gen1 Type-C (Защита от электростатических разрядов)
- 2 x USB 3.1 Gen1 (Защита от электростатических разрядов)
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон |
| Программное обеспечение и UEFI |
Software
- A-Tuning
- ASRock RGB LED
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer
*Эти утилиты можно скачать из магазина APP Shop. |
| Диск с ПО |
- Драйвера, утилиты, антивирус (Trial-версия), Google Chrome Browser и Toolbar |
| Комплект поставки |
- Инструкция по установке, диск с ПО, заглушка для задней панели ввода/вывода
- 2 x кабелей SATA
- 1 x Винт для разъема M.2 |
| Контроль оборудования |
- Датчики температуры: ЦП, шасси, вентиляторы шасси / водяного насоса
- Вентиляторы: ЦП, шасси, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, шасси, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, шасси, вентиляторы шасси / водяного насоса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore |
| Форм-фактор |
- Форм-фактор Mini-ITX: 17.0 x 17.0 см
- Покрытие печатной платы 2oz |
| ОС |
- Совместимость с Microsoft Windows® 10 64-bit |
| Сертификаты |
- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready) |
