| Уникальная Особенность |
ASRock USB 3.2 Gen2
- Фронтальный разъём ASRock USB 3.2 Gen2 Type-C (10 Гб/с)
- разъем ASRock USB 3.2 Gen2 Type-A (10 Гб/с)
- разъем ASRock USB 3.2 Gen2 Type-C (10 Гб/с)
ASRock Super Alloy
- Алюминиевый радиатор XXL
- Дроссели Premium 60A Power Choke
- 50A Dr.MOS
- Дроссели памяти Premium Memory Alloy Choke (На 70% меньше потерь в сравнении с дросселем на железной крошке)
- Конденсаторы Nichicon 12K Black (100% изготовленные в Японии полимерные конденсаторы высокого качества и проводимости)
- Защита I/O Armor
- Черная матовая печатная плата
- High Density Glass Fabric PCB
- Покрытие печатной платы 2oz
Killer 2.5G LAN
Killer 802.11ax WiFi
Killer DoubleShot™ Pro
Стальной разъём Gen4 ASRock
ASRock Полноразмерный радиатор для M.2
ASRock Hyper M.2 (PCIe Gen4x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (для всех разъёмов USB, Audio и LAN)
ASRock Live Update & APP Shop |
| Процессор |
- Поддержка Разъём AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 и 5000 G-Series Desktop Processors
- Intersil Цифровая ШИМ
- Система питания 16 |
| Чипсет |
- AMD X570 |
| Память |
- Двухканальная память DDR4
- 4 x DDR4 DIMM
- Процессоры AMD Ryzen (Vermeer) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Matisse) поддерживают память DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Cezanne) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Renoir) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- Процессоры AMD Ryzen (Pinnacle Ridge) поддерживают память DDR4 3600+(OC) / 3466(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 ECC и non-ECC, безбуферную память*
- AMD Ryzen series APUs (Picasso) support DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, не буферизованная
- Максимальный объем памяти: 128 Гб**
- Поддерживает модули памяти Extreme Memory Profile (XMP)
- Золотые контакты 15μ Gold на разъемах DIMM
*For Ryzen Series APUs (Picasso, Cezanne и Renoir), ECC is only supported с PRO CPUs.
В таблице ниже показана поддержка частот памяти AMD не-XMP.
CPU серии Ryzen (Vermeer):
CPU серии Ryzen (Matisse):
Ryzen Series APUs (Cezanne):
Ryzen Series APUs (Renoir):
ЦП серии Ryzen (Pinnacle Ridge):
CPU серии Ryzen (Picasso):
SR: одноранговый модуль DIMM с наклейкой 1Rx4 или 1Rx8
DR: двухранговый модуль DIMM с наклейкой 2Rx4 или 2Rx8
**При работе под Windows® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows® таких ограничений нет. |
| BIOS |
- 256Мб AMI UEFI BIOS с графической оболочкой
- Поддержка "Plug и Play"
- Совместим с событиями «ACPI 5.1 wake-up»
- поддерживает jumperfree
- Поддержка SMBIOS 2.3
- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1.8V, VDDP mульти-регулировка напряжения |
| Графическое ядро |
- Встроенная графика AMD Radeon™ серии Vega в APU Ryzen Series *
- DirectX 12, Pixel Shader 5.0
- По умолчанию общая память составляет 2ГБ. Её максимальный объём составляет 16ГБ.**
- Поддержка HDMI 2.1 с max. resolution до 4K x 2K (4096x2160) @60Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI 2.1 Port (необходим совместимый HDMI-монитор)
- Поддержка HDR (High Dynamic Range) с HDMI 2.1
- Поддержка HDCP 2.3 с HDMI 2.1 Port***
- Поддержка 4K Ultra HD (UHD) playback с HDMI 2.1 Port
- Поддержка Microsoft® PlayReady
*Зависит от модели CPU
**Для максимального объёма общей памяти 16 ГБ, надо установить 32 ГБ системной памяти.
***Picasso поддерживает HDCP 2.2 для выходов HDMI 2.0 |
| Аудио |
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC1220)
- Поддержка Premium Blu-ray audio
- Защита от скачков напряжения
- WIMA Audio Capacitors (для Front Outputs)
- ESS SABRE9218 DAC for Front Panel Audio (130dB SNR)
- Технология Pure Power-In
- Технология Direct Drive
- Изоляция печатной платы
- Чувствительность импенданса на задней панели
- Отдельные слои на плате для левого и правого канала
- Позолоченные аудио-штекеры
- Аудио-разъём 15μ Gold
- Nahimic Audio |
| ЛВС |
- 2.5 Gigabit LAN 10/100/1000/2500 Мб/с
- 1 x Killer E3100G (PCIE x1 Gigabit LAN 10/100/1000/2500 Мб/с)
- Поддержка Killer LAN Software
- Поддержка Killer DoubleShot™ Pro
- Поддержка Wake-On-LAN
- Защита от молнии и электростатических разрядов
- Поддержка энергосберегающего стандарта Ethernet 802.3az
- Поддержка PXE |
| Беспроводная ЛВС |
- Killer AX1650x 802.11ax WiFi модуль
- Поддержка IEEE 802.11a/b/g/n/ax
- Поддерживает два диапазона (2.4/5 ГГц)
- Поддержка Killer WiFi6 802.11ax (2.4Gbps)
- 2 антенны с поддержкой технологии разнесения 2 (передача) x 2 (приём)
- Поддержка Bluetooth 5.1 + High speed class II
- Поддержка MU-MIMO
- Поддержка Killer LAN Software
- Поддержка Killer DoubleShot™ Pro |
| Разъемы |
Процессоры AMD Ryzen (Vermeer)
- 2 x PCI Express 4.0 x16 (одиночный x16 (PCIE1); двойной x8 (PCIE1) / x8 (PCIE3))*
Процессоры AMD Ryzen (Matisse)
- 2 x PCI Express 4.0 x16 (одиночный x16 (PCIE1); двойной x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen series APUs (Cezanne и Renoir)
- 2 x PCI Express 3.0 x16 (одиночный x16 (PCIE1); двойной x8 (PCIE1) / x8 (PCIE3))*
Процессоры AMD Ryzen (Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 (одиночный x16 (PCIE1); двойной x8 (PCIE1) / x8 (PCIE3))*
AMD Ryzen series APUs (Picasso)
- 1 x PCI Express 3.0 x16 (x8 (PCIE1))*
AMD X570 Chipset
- 1 x PCI Express 4.0 x16 (x4 (PCIE4))*
- 1 x PCI Express 4.0 x1
- Поддержка AMD Quad CrossFireX™, 3-Way CrossFireX™ и CrossFireX™**
- Поддержка NVIDIA® Quad SLI™ и SLI™***
- Поддерживает NVIDIA® NVLink™ с двумя видеокартами серии NVIDIA® GeForce RTX***
- 1 x Вертикальный разъём M.2 (Key E) с the В комплектеd WiFi-802.11ax PCIe WiFi модуль (на задней панели)
- Позолоченные Контакты 15μ Gold на разъеме VGA PCIe (PCIE1)
*When Picasso is installed, this материнская плата Поддержка single graphics card on either PCIE1 или PCIE4 only.
Поддержка модулей NVMe SSD в качестве загрузочных дисков
**3-Way CrossFireX™ is only supported с CPU серии Ryzen (Vermeer, Matisse, Cezanne, Renoir и Pinnacle Ridge).
*** NVIDIA® NVLink™ Bridge поставляется без пакета. Его можно приобрести отдельно..
Эта функция работает только с процессорами серии (Vermeer, Matisse, Cezanne, Renoir и Pinnacle Ridge). |
| хранение |
- 8 x SATA3 6.0 Гб/с, с поддержкой функций RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
- 1 x Hyper pазъем M.2 (M2_1), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2242/2260/2280 и M.2 PCIe вплоть до Gen4x4 (64 Гб/с) (with Vermeer и Matisse) или до уровня Gen3 x4 (32 Гбит/с) (with Cezanne, Renoir, Pinnacle Ridge и Picasso)*
- 1 x Hyper pазъем M.2 (M2_2), поддерживает устройства M Key 2260/2280 M.2 PCIe до уровня Gen4x4 (64 Гб/с) (with Vermeer, Matisse) или до уровня Gen3 x4 (32 Гбит/с) (with Cezanne, Renoir, Pinnacle Ridge и Picasso)*
- 1 x Hyper pазъем M.2 (M2_3), с поддержкой устройств M.2 SATA3 6.0 Гб/с M Key 2260/2280/22110 и M.2 PCIe вплоть до Gen4x4 (64 Гб/с) (with Vermeer, Matisse) или до уровня Gen3 x4 (32 Гбит/с) (with Cezanne, Renoir, Pinnacle Ridge и Picasso)*
*If M2_3 is occupied, PCIE4 slot will be disabled
Поддержка модулей NVMe SSD в качестве загрузочных дисков
Поддержка ASRock U.2 Kit |
| Коннекторы |
- 1 x SPI TPM
- 1 x Индикатор питания и разъем динамика
- 2 x Разъём RGB LED*
- 2 x Управляемый разъём LED s**
- 1 x Разъем для подключения вентиляторов процессора (4-pin)***
- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)****
- 4 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)*****
- 1 x 24-контактный разъем питания ATX (Коннекторы питания высокой плотности)
- 2 x 8-контактный разъем питания 12 В (Коннекторы питания высокой плотности)
- 1 x Вывод аудио на переднюю панель корпуса (Аудио-разъём 15μ Gold)
- 1 x Разъем Thunderbolt™ AIC (5-pin) (Поддержка ASRock Thunderbolt™ 3 AIC R2.0 Card only)
- 2 x USB 2.0 (поддержка до четырех USB 2.0) (Защита от электростатических разрядов)
- 2 x USB 3.2 Gen1s (поддержка до четырех USB 3.2 Gen1) (Защита от электростатических разрядов)
- 1 x Фронтальный разъём USB 3.2 Gen2 Type-C (Защита от электростатических разрядов)
- 1 x Dr. Debug со светодиодом
- 1 x Кнопка питания со светодиодом
- 1 x Кнопка Reset с индикатором
- 1 x Кнопка Clear CMOS
*Поддержка светодиодных лент 12В/3A, 36Вт
**Support in total до 5V/3A, 15W LED Strip
***Разъёмы CPU Fan поддерживают вентиляторы мощностью до 1A (12 Вт).
****Вентилятор CPU / Water Pump поддерживает вентилятор с водяным охлаждением с максимальной мощностью вентилятора 2A (24 Вт).
*****Разъём для подключения СВО поддерживает вентиляторы мощностью не более 2A (24Вт).
CPU_FAN2/WP_3A, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP и CHA_FAN4/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.
CPU_FAN2/WP_3A Поддержка the water cooler fan of maximum 3A (36W) fan power. |

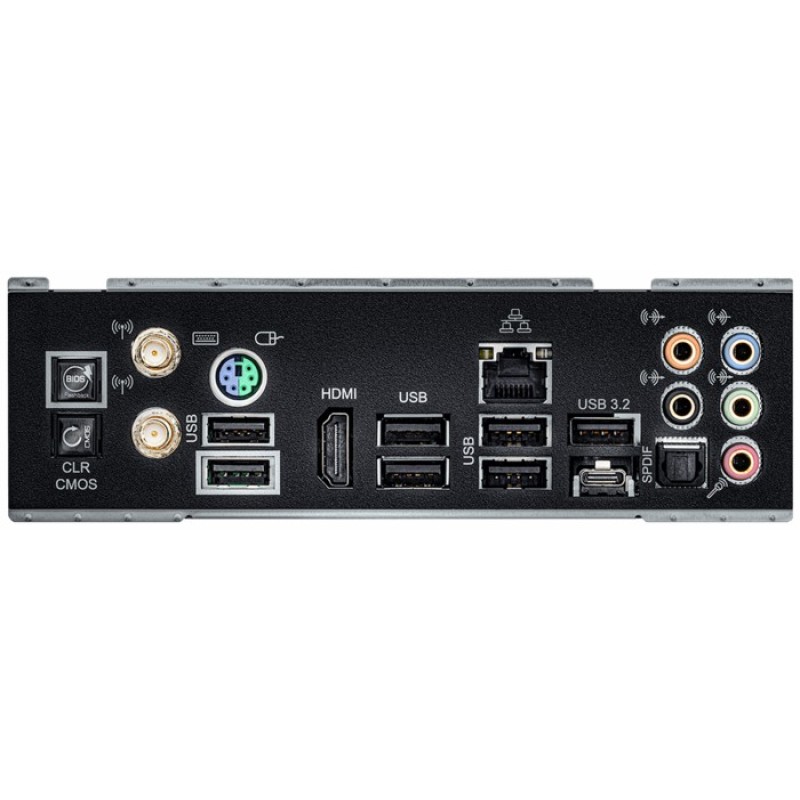

| Задняя панель ввода/вывода |
- 2 x Антенные разъёмы
- 1 x PS/2 порт для клавиатуры и мышки
- 1 x HDMI
- 1 x Optical SPDIF Out
- 1 x USB 3.2 Gen2 Type-A (10 Гб/с) (Защита от электростатических разрядов)
- 1 x USB 3.2 Gen2 Type-C (10 Гб/с) (Защита от электростатических разрядов)
- 4 x USB 3.2 Gen1 (Защита от электростатических разрядов)*
- 2 x USB 2.0 (Защита от электростатических разрядов)
- 1 x RJ-45 LAN с индикаторами (ACT/LINK LED и SPEED)
- 1 x Кнопка Clear CMOS
- 1 x Переключатель BIOS Flashback
- Разъёмы HD-аудио: Задние динамики / Центр / Сабвуфер / Линейный вход / Передние динамики / Микрофон (Позолоченные аудио-штекеры)
*Ultra USB Power is supported on USB_12 ports.
ACPI wake-up function is not supported on USB_12 ports. |
| Программное обеспечение и UEFI |
Software
- ASRock материнская плата Utility (A-Tuning)*
- ASRock Killer LAN Software*
- Razer Synapse 3**
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
*Эти утилиты можно скачать из магазина APP Shop.
**Razer Synapse 3 can be downloaded from razer.com/synapse-3. |
| Диск с ПО |
- Драйвера, утилиты, антивирус (Trial-версия), Google Chrome Browser и Toolbar |
| Комплект поставки |
- Инструкция по установке, диск с ПО
- 4 x кабелей SATA
- 1 x Антенна ASRock WiFi 2.4/5 ГГц
- 1 x Отвёртка ASRock
- 3 x Винты для разъемов M.2
- 2 x Стойки для розеток М.2 |
| Контроль оборудования |
- Датчики температуры: ЦП, ЦП / водяной насос, шасси, вентиляторы шасси / водяного насоса
- Вентиляторы: ЦП, ЦП / водяной насос, шасси, вентиляторы шасси / водяного насоса
- Тихий режим вентиляторов (Автоматическое изменение скорости вращения корпусных вентиляторов в зависимости от температуры процессора): ЦП, ЦП / водяной насос, шасси, вентиляторы шасси / водяного насоса
- Настраиваемые вентиляторы: ЦП, ЦП / водяной насос, шасси, вентиляторы шасси / водяного насоса
- Контроль напряжения: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PREM VDDCR_SOC, +1.8V, VDDP |
| Форм-фактор |
- Форм-фактор ATX: 30.5 x 24.4 см
- Покрытие печатной платы 2oz |
| ОС |
- Совместимость с Microsoft Windows® 10 64-bit / 11 64-bit |
| Сертификаты |
- FCC, CE
- ErP/EuP ready (Необходим блок питания, соответствующий стандарту ErP/EuP Ready) |
