| Название продукта |

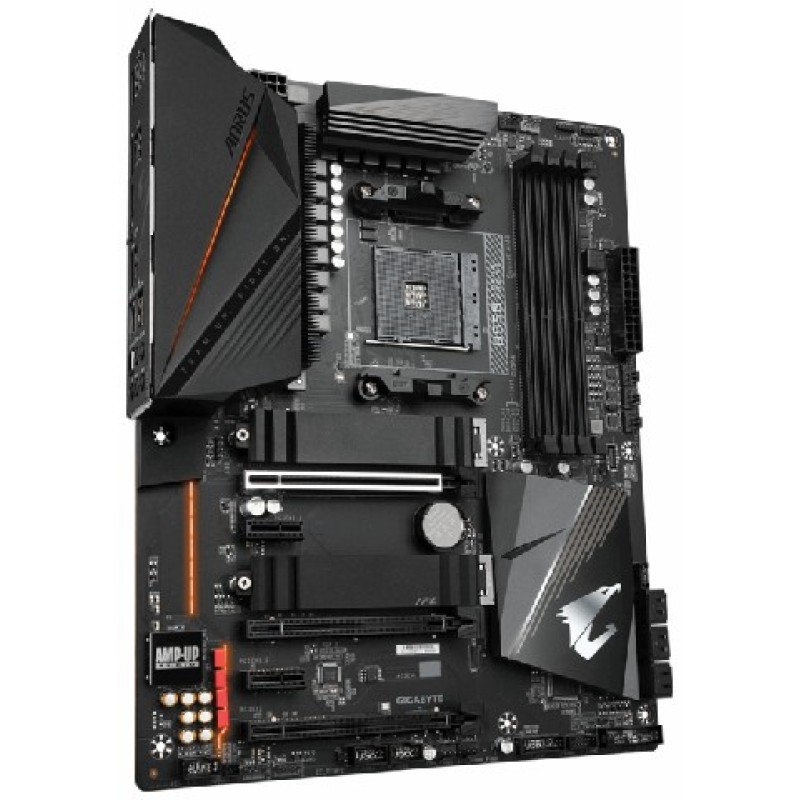

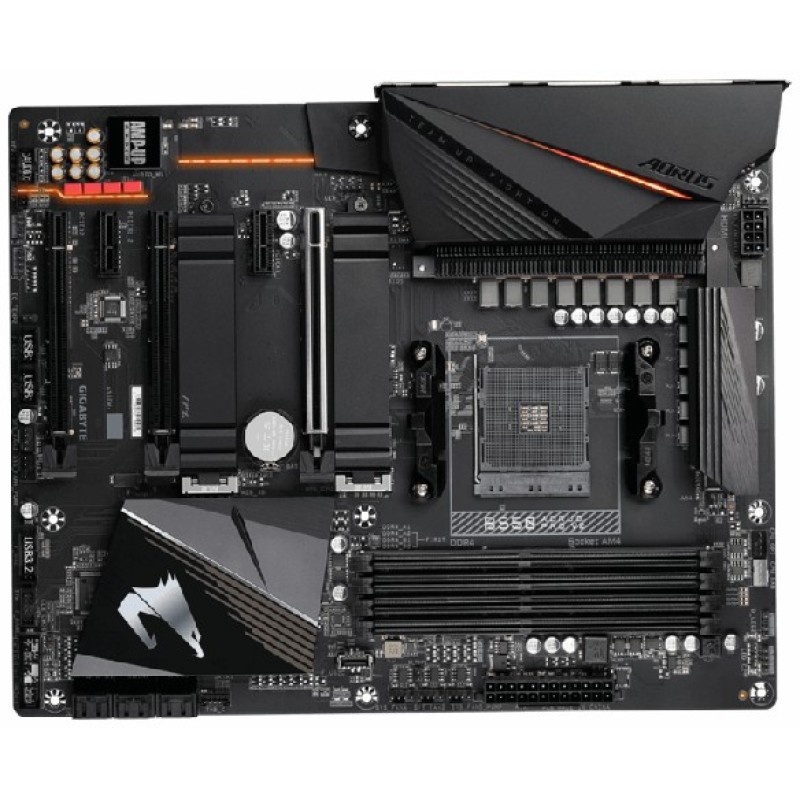

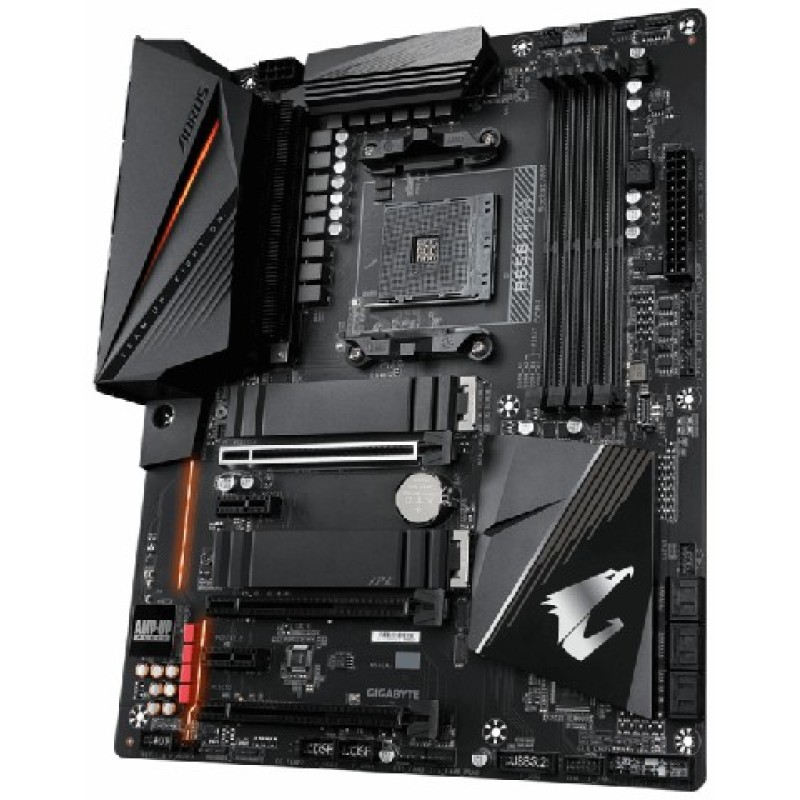

MB Socket AM4, ATX, AMD B550 (HDMI, 2.5GNIC) Gigabyte B550 AORUS PRO V2, 4DDR4, 3PCIx16, 2PCIx1 |
| Описание |
Материнская плата AORUS на базе чипсета AMD B550, цифровой VRM-модуль и фирменный радиатор с тепловыми трубками прямого контакта, массив пластин Fins-Array (схема 12 + 2 фазы, дизайн Digital Twin Power), два M.2-разъема PCIe 4.0/3.0 x4 и радиаторы Thermal Guard, контроллер 2.5GbE LAN, порт USB Type-C на задней панели платы и фронтальной панели корпуса ПК (через разъем на плате), функция RGB FUSION 2.0, функция Q-Flash Plus |
| Поддерживаемые процессоры |
Процессоры Ryzen 5000 Series/AMD Ryzen 3-го поколения/AMD Ryzen 3-го поколения с интегрированным графическим ядром Radeon под сокет AM4 |
| Чипсет |
AMD B550 |
| Память |
4x DIMM DDR4:
Процессоры AMD Ryzen 5000-серии: 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц (О.С. - режим разгона)Процессоры AMD Ryzen 3-поколения: совместимость с модулями ОЗУ DDR4 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц (О.С. - режим разгона)Процессоры AMD Ryzen 3-поколения с интегрированным графическим ядром AMD Radeon: 5400(O.C.) / 5200(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 МГц (О.С. - режим разгона)
Макс. расширение до 128 ГБ (32 ГБ односторонние DIMM-модули)
Поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации
Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
Поддержка XMP-профилей модулей памяти (Extreme Memory Profile) |
| Набор слотов |
1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП:
1. процессоры AMD Ryzen 3-поколения, режим работы PCIe 4.0 x16
2. Процессорами AMD Ryzen 3-поколения с интегрированным графическим ядром Radeon поддерживается режим PCIe 3.0 x16 для плат расширений
В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16
1 разъем PCI Express x16 (PCIEX4), реализован средствами PCIe-линий чипсета:
1. Поддерживается режим PCIe 3.0 x4
Разъем M2B_SB разделяет ресурсы по полосе пропускания с разъемом PCIEX4. Если к разъему M2B_SB подключен SSD-накопитель, функционал разъема PCIEX4 становится недоступен для плат расширеня
1 разъем PCI Express x16 (PCIEX2), реализована средствами PCIe-линий чипсета:
1. Режим работы PCIe 3.0 x2
Разъем PCIEX2 разделяет ресурсы по полосе пропускания с разъемами SATA3 4, 5. Функционал разъема PCIEX2 становится недоступен для устройств, если к разъему SATA3 4 или SATA3 5 подключен SATA-накопитель
2 разъема PCI Express x1 |
| USB |
4x USB 3.2 Gen 1 (до 5 Гбит/с 2 на задней панели, 1 коннектор для подключения 2-х разъемов через внутренние разъемы USB)
4x USB 3.2 Gen 2 (до 10 Гбит/с, 2x Type-A и 1x Type-C на задней панели, коннектор USB Type-C для подключения через внутренний разъем USB) |
| Поддержка накопителей |
1 разъем M.2 (M2A_CPU), реализован средствами ЦП, исполнение Socket 3, M key, типоразмер, 2242/2260/2280/22110:
- Процессоры AMD Ryzen 3-поколения, предусмотрено подключение SATA и PCIe 4.0 x2/x4 SSD-накопители
- Процессоры AMD Ryzen 3-поколения с интегрированным графическим ядром Radeon, предусмотрено подключение SATA и PCIe 3.0 x2/x4 SSD-накопителей
1 разъем M.2 (M2B_SB), реализован средствами чипсета, исполнение Socket 3, M key, типоразмер 2242/2260/2280/22110 для SSD-накопителей:
- Поддерживаются SSD-накопители PCIe 3.0 x2/x4
6 портов SATA 6 Гбит/с, реализованы средствами чипсета |
| Аудио |
Аудиокодек Realtek ALC1220-VB
Разъем (линейный выход на задней панели) с поддержкой сигнала в формате DSD
Формат представления аудиосигнала: High Definition Audio
Схема позиционирования аудиосигнала 2/4/5.1/7.1
Поддержка S/PDIF Out |
| Видео |
Используется интегрированная графика процессора. Может быть установлена дискретная видеокарта (приoбретается отдельно) |
| Сеть |
Контроллер Realtek 2.5GbE LAN (2.5 Гбит/1 Гбит/100 Мбит) |

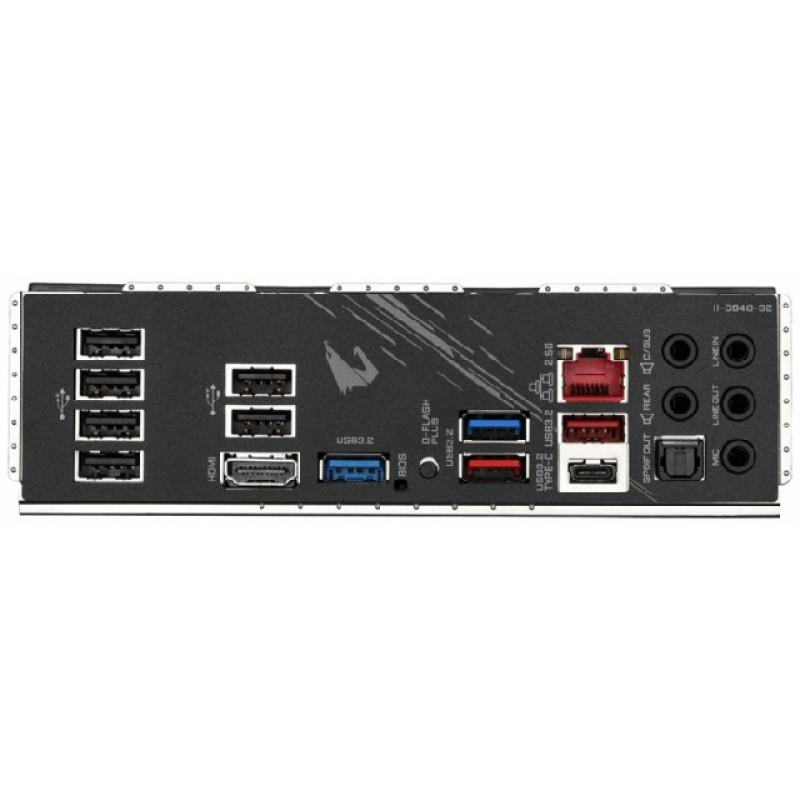

| Набор портов задней панели |
1 порт HDMI
2 порта USB 3.2 Gen 1
1 порт USB 3.2 Gen 2 Type-C
2 порта USB 3.2 Gen 2 (порты Type-A красного цвета)
6 портов USB 2.0/1.1
1 сетевая LAN-розетка RJ-45
1 разъем S/PDIF Out <Оптический выход>
5 разъемов аудиоподсистемы
Кнопка Q-Flash Plus |
| Набор внутренних коннекторов |
24-контактный ATX-разъем
8-контактный разъем питания ATX 12 В
2 разъема M.2 Socket 3
6 разъемов SATA 6 Гбит/с
Разъем для вентилятора ЦП
1 разъем для подключения жидкостной системы охлаждения ЦП
4 разъема для подключения системных вентиляторов
2 разъема для вентилятора Системы/Водяной помпы
1 разъем для подключения LED-линейки ЦП/RGB LED-линейки
2 разъема для подключения LED-линеек с адрессацией
2 разъема для подключения RGB LED-линеек
Группа разъемов фронтальной панели
1 аудио разъем на передней панели
1 порт USB Type-C, совместим с устройствами USB 3.2 Gen 1
1 разъем для подключения портов USB 3.2 Gen 1
2 разъема для подключения портов USB 2.0/1.1
Разъем для TPM-модуля (Trusted Platform Module), 2x6 контактов только для модуля GC-TPM2.0_S
2 разъема для подключения внешних термодатчиков
Перемычка для возврата настроек CMOS в состояние "По умолчанию" |
| Уникальные технологии |
Поддержка фирменной утилиты APP Center (доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы):
Фирменная утилита @BIOS
Утилита EasyTune
Функция Fast Boot
Функция Game Boost
Фирменная функция On/OFF Charge
Фирменная функция RGB Fusion
Функция Smart Backup
Сводная информация о системе
Поддержка технологии Q-Flash Plus
Фирменная утилита Q-Flash
Поддержка Xpress Install |
| Поддержка синхронизации RGB подсветки |
RGB Fusion 2.0 |
| Bios |
1 микросхема флэш-памяти 256 Мбит
Лицензионный AMI UEFI BIOS
Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Форм фактор |
ATX (305 x 244 мм) |
| Интегрированный RAID-контроллер |
Встроен в чипсет, возможно построение RAID массивов 0, 1, 10 из SATA устройств |
| Особенности |
Цифровой VRM-модуль нв бвзе силовых компонентов DrMOS, схема питания 12+2 фазы (до 50 А нагрузки на каждую фазу)
Прогрессивная система охлаждения, массив радиаторов Fins-Array и прямой контакт тепловых трубок с ключевыми компонентами
Порт PCIe 4.0 x16 Ultra Durable
Функция AMP-UP Audio, аудиокодек Realtek ALC1220-VB, аудиоконденсаторы WIMA, соотношение сигнал/шум 120 дБ (для разъемов на задней панели)
Функция RGB FUSION 2.0, возможность подключения адресуемых светодиодных RGB-линеек
Фирменная функция Smart Fan 5 для контроля и управления массивом термодатчиков, гибридные разъемы для подключения вентиляторов (функция FAN STOP)
Фирменная функция Q-Flash Plus для обновления микрокода BIOS без необходимости устанавливать ЦП, ОЗУ и графическую плату
Предустановленная планка защиты портов ввода/вывода, удобная и быстрая процедура инсталляции материнской платы |
