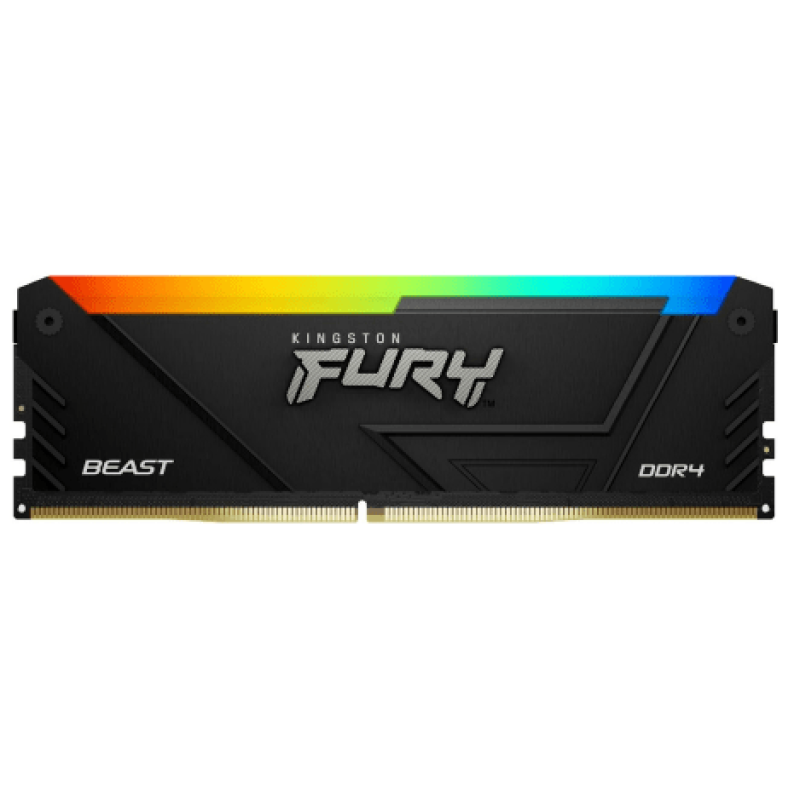

Модуль памяти Kingston Fury Beast RGB KF432C16BB2A/8WP DDR4 DIMM 8Gb 3200MHz CL16
Модуль памяти Kingston FURY KF432C16BB2A/16 представляет собой 16-гигабайтный модуль DDR4-3200 для настольных компьютеров из серии Kingston FURY Beast. Этот модуль оснащен RGB-подсветкой и предназначен для игровых ПК и высокопроизводительных рабочих станций, обеспечивая совместимость как с Intel XMP, так и с AMD.
1. Основные характеристики
Модуль имеет объем памяти 16 ГБ (2 гигабит на 64 бита) и использует тип памяти DDR4 SDRAM. Форм-фактор — 288-контактный DIMM с одноранговой конфигурацией (1Rx8). В основе модуля лежат восемь 2G x 8-битных компонентов FBGA. Высота модуля составляет 1,69 дюйма (43 мм) с установленным радиатором. Контактные площадки имеют позолоченное покрытие для надежного контакта.
2. Профили тактирования
Модуль поставляется с тремя предварительно запрограммированными профилями тактирования, сохраненными в чипе SPD (Serial Presence Detect).
JEDEC Default (Стандартный профиль JEDEC): работает на частоте DDR4-2400 с тактированием 17-17-17 при напряжении 1,2В. Этот профиль обеспечивает универсальную совместимость со всеми совместимыми материнскими платами без ручного вмешательства.
XMP Profile #1 (Максимальная производительность): работает на частоте DDR4-3200 с тактированием 16-20-20 при напряжении 1,35В. Для активации этого профиля необходимо включить XMP в BIOS материнской платы.
XMP Profile #2 (Сбалансированный вариант): работает на частоте DDR4-3000 с тактированием 16-19-19 при напряжении 1,35В. Этот профиль служит альтернативой для систем, которые могут испытывать нестабильность при максимальном разгоне.
Различие между JEDEC и XMP: JEDEC — это промышленный стандартный спецификация, обеспечивающая работу памяти с любой совместимой материнской платой без необходимости в ручной настройке. При первой установке модуль будет работать на частоте DDR4-2400 с консервативными параметрами для гарантированной стабильности. XMP (Extreme Memory Profile) — это технология Intel, которая позволяет памяти работать на заявленных более высоких частотах. Необходимо включить XMP в BIOS для разблокировки производительности DDR4-3200.
3. Параметры JEDEC электрических и тактовых характеристик
Паспорт определяет следующие параметры стандарта JEDEC.
CL(IDD) — CAS Latency: 17 циклов при стандартных настройках. Это показатель задержки доступа к столбцу памяти.
tRCmin (Row Cycle Time) — Минимальное время цикла строк: 45,75 наносекунд. Это минимальное время между активациями строк памяти.
tRFCmin (Refresh to Active Command Time) — Минимальное время от обновления к активации: 350 наносекунд. Это минимальное время цикла обновления памяти.
tRASmin (Row Active Time) — Минимальное время активности строк: 32 наносекунды. Это минимальный период, в течение которого строка остается активной.
Эти параметры определяют скорость, с которой контроллер памяти может получать доступ к данным и циклировать через адреса памяти.
4. Требования к напряжению питания
Модуль использует несколько линий напряжения для обеспечения надлежащей работы.
VDD (Main Supply) — Основное питание: 1,2В типичное напряжение. Это основной источник питания для всего модуля памяти.
VDDQ (Data I/O Supply) — Питание ввода-вывода данных: 1,2В типичное напряжение. Отвечает за питание выводов ввода-вывода данных.
VPP (Wordline Boost Voltage) — Напряжение повышения линии слова: 2,5В. Специальное напряжение для усиления линий выбора.
VDDSPD (SPD EEPROM Supply) — Питание микросхемы SPD: 2,2–3,6В. Питание для микросхемы EEPROM, в которой хранятся параметры SPD.
При включении XMP напряжение увеличивается с 1,2В до 1,35В для поддержки более высоких частот. Это безопасное, одобренное производителем разгонное напряжение.
5. Внутренняя архитектура
Модуль использует современную архитектуру DDR4 с рядом продвинутых функций.
Внутренние банки: модуль содержит 16 внутренних банков, организованных как 4 группы по 4 банка. Это позволяет достичь большей плотности памяти и улучшить параллелизм доступа.
Префетч данных: 8-битный префетч означает, что за каждый такт памяти извлекается 8 бит данных. Это стандартная функция для DDR4.
Длина импульса (Burst Length): модуль поддерживает BL8 (8-импульсный взрыв) или BC4 (взрыв 4) с переключением на лету. Это позволяет контроллеру памяти адаптивно выбирать оптимальный размер пакета данных.
Двунаправленный дифференциальный стробоскоп данных: улучшает целостность сигнала на высоких частотах, обеспечивая более надежную передачу данных.
Встроенное прерывание (On-Die Termination, ODT): интегрированное прерывание сигнала для более чистой передачи данных. Снижает отражения сигналов и улучшает качество сигналов на высоких частотах.
6. Условия эксплуатации и соответствие стандартам
Диапазон рабочих температур: от 0°C до +70°C. Модуль рассчитан на работу в стандартных условиях ПК.
Диапазон температур хранения: от −40°C до +85°C. Для безопасного хранения неиспользуемого модуля.
Рейтинг UL: 94 V-0. Это означает, что модуль соответствует высоким стандартам безопасности UL для электрического оборудования.
Гарантия: пожизненная гарантия (стандартная гарантия Kingston).
Суффикс «A» в модели (KF432C16BB2A/16) указывает, что это вариант с RGB-подсветкой. Светодиоды управляются через программное обеспечение Kingston FURY CTRL или синхронизируются с RGB-контроллерами материнской платы.
7. Совместимость
Модуль полностью совместим с современными платформами.
Intel XMP 2.0 Ready: модуль работает без проблем на Intel Z, B и H-серии материнских платах (8-е поколение и новше). Просто включите XMP в BIOS для активации профиля XMP #1.
Совместимость с AMD Ryzen: чтобы добиться скоростей XMP на платформе AMD, необходимо включить DOCP или A-XMP в BIOS. Функционально это эквивалентно XMP от Intel.
Плотность DRAM: модуль использует 16-гигабитные чипы DRAM. На некоторых старых чипсетах Intel (поколение до 8-го) может потребоваться обновление BIOS для корректного распознавания плотности 16 Гбит.
8. Контекст производительности
При стандартном тестировании этот модуль обеспечивает пропускную способность для чтения примерно 45 380 МБ/с при профиле XMP #1 на платформах Intel. Модуль имеет скромный потенциал для разгона: некоторые пользователи добиваются DDR4-3333 с тем же тактированием при повышении напряжения до 1,45В, хотя это находится за пределами официальных спецификаций Kingston.
