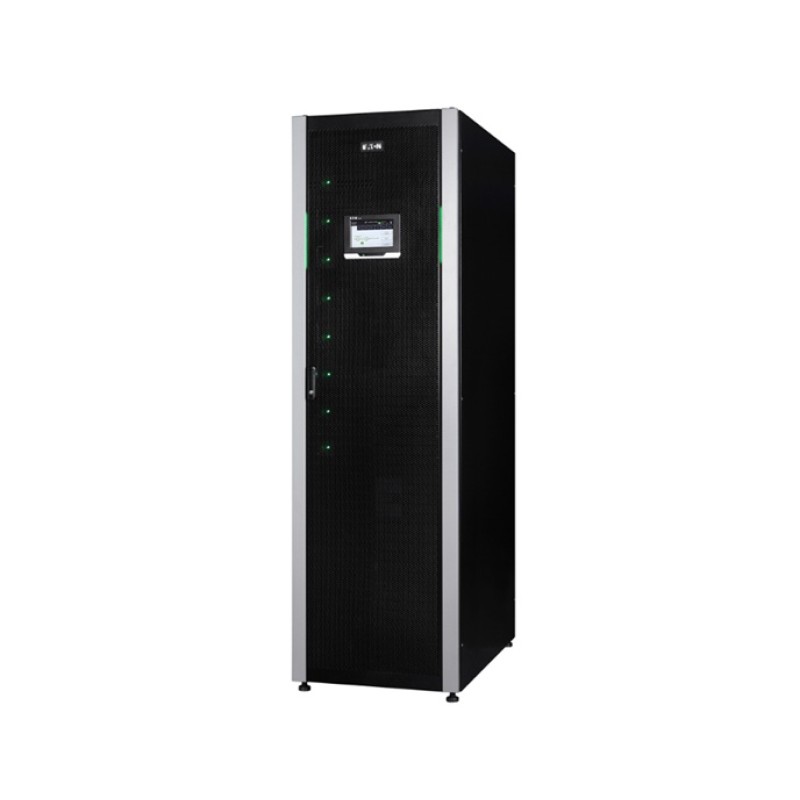

Модульный ИБП Eaton 93PR-200kW-EN — это трёхфазный онлайн источник бесперебойного питания (double-conversion OnLine UPS) с двойным преобразованием, выполненный в напольном исполнении. Система обеспечивает полную мощность 200 кВА / 200 кВт с коэффициентом мощности 1.0 и предназначена для централизованной защиты критически важного оборудования в крупных ЦОД, на промышленных объектах, в медицинских учреждениях и банковских центрах обработки данных. Доставка по Казахстану.
Модульная архитектура и масштабирование

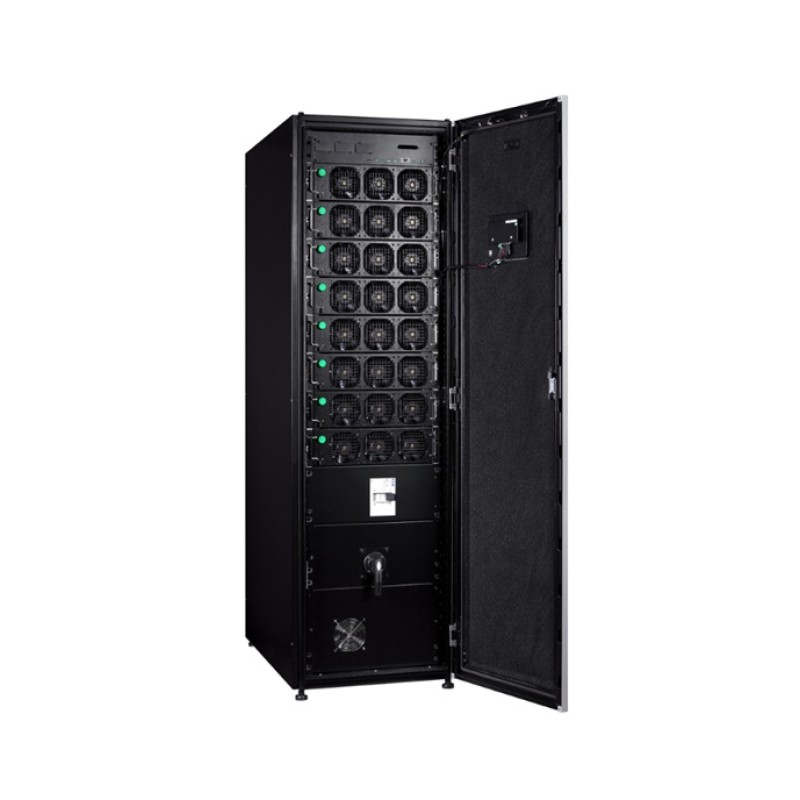

Устройство построено по модульному принципу: общий корпус (шасси) рассчитан на установку до 8 силовых модулей Eaton 93PR-25kW UPM Module, каждый мощностью 25 кВт. Гибкая архитектура поддерживает конфигурации N+X с резервированием (например, 7+1) и позволяет наращивать мощность поэтапно — от 25 до 200 кВт по мере роста потребностей. Все силовые модули и логические платы являются горячезаменяемыми (Hot-Swap), что позволяет проводить сервисное обслуживание и замену компонентов без отключения нагрузки и выключения системы, минимизируя эксплуатационные расходы и время простоя.
Система поддерживает параллельную работу до 8 устройств, что позволяет масштабировать общую мощность до 4.8 МВт. Функция VMMS (Variable Module Management System) автоматически переводит избыточные модули в режим ожидания при частичной нагрузке, увеличивая общий КПД системы и снижая энергопотребление.
Топология и основные параметры
Устройство реализовано по топологии OnLine (VFI) с двойным преобразованием и бестрансформаторной (transformerless) архитектурой на IGBT-транзисторах с трёхуровневой технологией коммутации. Выходное напряжение — чистая синусоида с коэффициентом гармонических искажений (THD) менее 1% для линейной нагрузки и менее 5% для нелинейной нагрузки. Питание нагрузки осуществляется без времени переключения (0 мс) при переходе на батареи.
Номинальное входное/выходное напряжение — 380/220 В (400/230 В, 415/240 В, конфигурируется). Входной диапазон AVR — 304–478 В с возможностью расширения до 138–480 В в зависимости от нагрузки, что обеспечивает стабильную работу без перехода на батареи даже при значительных отклонениях в сети. Выходная частота стабилизируется на уровне 50/60 Гц с точностью ±0.01 Гц. Входной коэффициент мощности — 0.99, THD(i) — менее 3%.
Клеммная колодка для входного и выходного подключения (трёхфазная четырёхпроводная система: 3 фазы + N + PE). Внутренний статический байпас и ручной сервисный байпас обеспечивают непрерывность питания при перегрузке или неисправности ИБП.
Эффективность и энергосбережение
КПД в режиме двойного преобразования достигает 96.5–97.5%. В экономичном режиме ESS (Energy Saver System), а также в режиме VMMS при частичной нагрузке, эффективность превышает 99%. Благодаря этому значительно снижаются эксплуатационные расходы на электроэнергию и затраты на системы охлаждения. Система сертифицирована по стандарту энергоэффективности ECO Design Directive 2009/125/EC.
Управление, мониторинг и интерфейсы

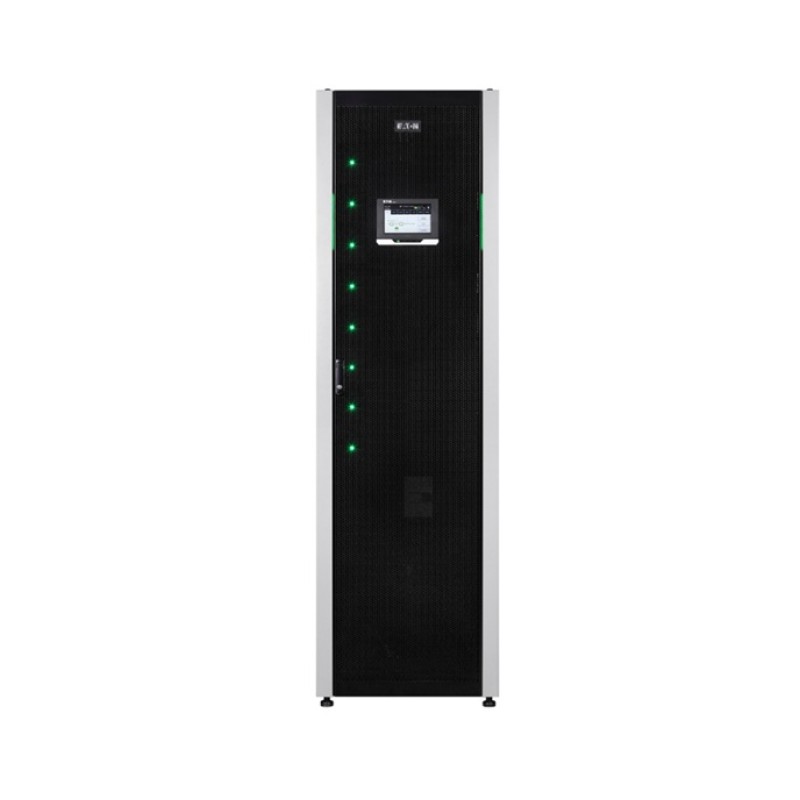

Для локального мониторинга и настройки предусмотрен 7-дюймовый цветной сенсорный ЖК-дисплей (LCD) с многоязычным интерфейсом и графическим отображением мнемосхемы системы. Коммуникационные возможности:
- RS-232 (последовательный порт)
- RS-485 (Modbus RTU)
- Слоты для опциональных карт расширения (до 3-х): SNMP/web-карта (Network-MS), карта сухих контактов (Relay-MS), Modbus TCP-карта (Modbus Card-MS), карта промышленных протоколов (PXGMS) для интеграции в системы BMS и SCADA.
Совместимость с ПО Eaton Intelligent Power Manager (IPM) и Intelligent Power Protection (IPP) обеспечивает автоматическое завершение работы виртуальных машин и операционных систем (VMware, Hyper-V, Windows Server, Linux) при критическом заряде батарей. Удалённый мониторинг осуществляется через веб-интерфейс (при установке SNMP-карты) или через платформу Eaton Predictive Analytics. Звуковая сигнализация информирует о неисправностях и событиях, с возможностью отключения.
Батареи и время автономной работы
ИБП не имеет внутренних аккумуляторов. Внешние батарейные шкафы приобретаются отдельно. Напряжение батарейной шины — ±240 В (480 В). Рекомендуемая конфигурация: 40 аккумуляторов 12 В, соединённых последовательно (две группы по 20 шт., работающих на + и - плечо DC-шины). Емкость батарейного массива определяется требуемым временем автономной работы и рассчитывается индивидуально под нагрузку. Время полной зарядки от внешнего батарейного шкафа — 6–8 часов.
Технология ABM (Advanced Battery Management) продлевает срок службы батарей за счёт интеллектуального трёхступенчатого цикла заряда. Функция холодного старта позволяет включить ИБП от аккумуляторов при отсутствии входного напряжения.
Защита и конструкция
Реализована многоуровневая система защит:
- Защита от короткого замыкания (входной автоматический выключатель, электронное ограничение тока)
- Защита от перегрузки: 105-110% — 10 минут; 111-125% — 60 секунд; 126-150% — 10 секунд; >150% — 300 мс
- Защита от высоковольтных импульсных выбросов — в соответствии с IEC 61000-4-5 (категория 4)
- Защита от глубокого разряда батареи
Дополнительные функции: автоматическое включение (Auto-restart) после восстановления сетевого напряжения, бесшумный режим отключения звуковой сигнализации. Система выполнена в напольном стационарном корпусе (Free-standing) с возможностью верхнего или нижнего ввода кабелей. Корпус — металлический, чёрный, степень защиты IP20. Эксплуатационные характеристики: рабочая температура от 0 до +40°C (рекомендуемый диапазон для аккумуляторов +20…+25°C), влажность 0–95% (без конденсации), уровень шума — менее 70 дБ (в зависимости от нагрузки). Габариты (В×Ш×Г): 1100×2020×600 мм. Вес — 408 кг (без учёта силовых модулей и батарей). Код ТН ВЭД: 8504403008.
Сценарии применения
- Централизованная защита электропитания крупных ЦОД (до 4.8 МВт в параллельной конфигурации) и серверных комнат.
- Обеспечение бесперебойной работы промышленного оборудования, автоматизированных производственных линий и нефтегазовых объектов.
- Питание медицинского диагностического оборудования (МРТ, КТ) и лабораторных комплексов.
- Защита банковских ЦОД, платёжных систем и call-центров с требованием высочайшей надёжности.
- Использование в телекоммуникационных узлах связи и дата-центрах операторов связи.
Модульный ИБП Eaton 93PR-200kW-EN ориентирован на сегмент Enterprise, промышленность и крупную распределённую ИТ-инфраструктуру, требующих высочайшей надёжности, масштабируемости, коэффициента мощности 1.0, горячей замены модулей и возможности удалённого управления по сети. Соответствие стандартам: IEC 62040-1 (безопасность), IEC 62040-2 (ЭМС), IEC 62040-3 (производительность), RoHS, ECO Design. Гарантия производителя — 2 года. Доставка по Казахстану осуществляется в соответствии с коммерческими условиями.
