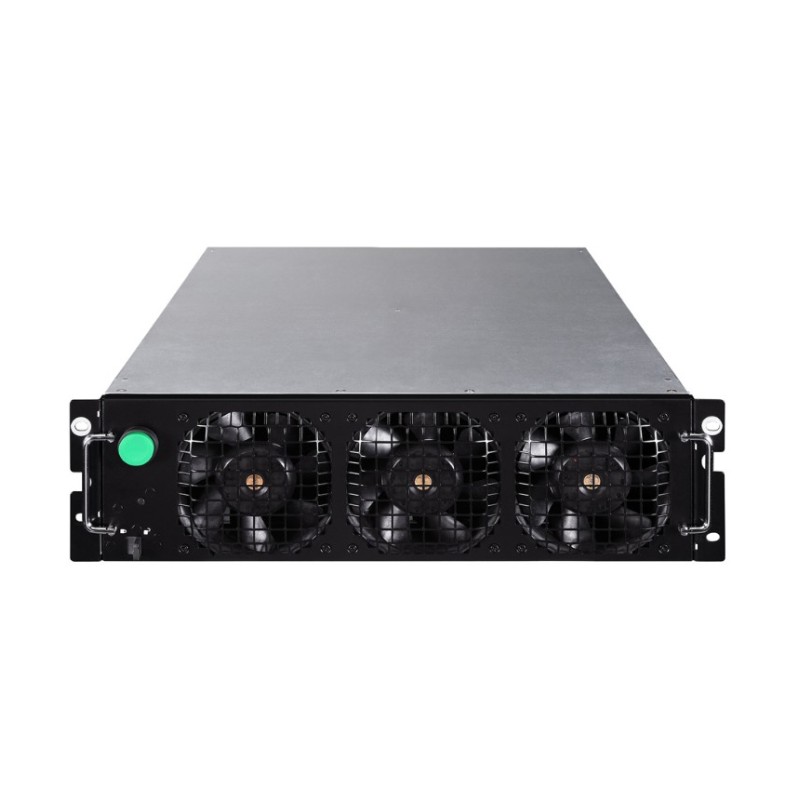

Силовой модуль Eaton 93PR 25kW UPM Module 25кВА/25кВт 2U

Силовой модуль Eaton 93PR UPM (Uninterruptible Power Module) — это масштабируемый и полностью горячезаменяемый (Hot-Swap) компонент модульных систем бесперебойного питания Eaton 93PR мощностью 25–200 кВт. Модуль обеспечивает выходную мощность 25 кВА / 25 кВт с коэффициентом мощности 1.0 и предназначен для построения резервируемых (N+X) и масштабируемых систем электропитания в ЦОД, серверных комнатах и на промышленных объектах. Доставка по Казахстану.

Технические характеристики и топология

Модуль UPM представляет собой полноценный онлайн-ИБП с двойным преобразованием (OnLine Double-Conversion), включающий выпрямитель, зарядное устройство, инвертор и систему управления. КПД модуля в режиме двойного преобразования достигает 96–97%, а в режиме ESS (Energy Saver System) — до 99%. Выходная мощность — 25 кВА / 25 кВт при коэффициенте мощности 1. Номинальное выходное напряжение — 380/220 В, 400/230 В или 415/240 В (трехфазная четырехпроводная система). Форма выходного сигнала — чистая синусоида с коэффициентом гармонических искажений (THD) менее 1% для линейной нагрузки.

Масштабирование и отказоустойчивость

Система Eaton 93PR может включать от 1 до 8 модулей UPM, обеспечивая общую мощность до 200 кВт в одном шкафу и до 4.8 МВт при параллельной работе до 8 систем. Поддерживаются конфигурации N+X с резервированием: например, 4+1 (5 модулей, 4 рабочих + 1 резервный). При выходе из строя одного модуля нагрузка автоматически перераспределяется между исправными модулями без прерывания питания. Функция VMMS (Variable Module Management System) позволяет автоматически переводить избыточные модули в режим ожидания, увеличивая общий КПД системы при частичной нагрузке.

Установка и обслуживание

Модуль выполнен в форм-факторе 2U и устанавливается в общий корпус (шасси) Eaton 93PR. Замена модуля производится в горячем режиме (Hot Swap) без отключения нагрузки и выключения системы, что сводит к минимуму эксплуатационные расходы и время простоя. Масса модуля — 28.7 кг. Габариты одного модуля (В×Ш×Г): 130×460×600 мм. Общий корпус для модулей имеет габариты (В×Ш×Г): 1100×2020×600 мм для модели на 75 кВт. Модуль сертифицирован по стандартам IEC 62040-1 (безопасность) и IEC 62040-2 (ЭМС). Степень защиты корпуса — IP20.

Применение

• Построение масштабируемых и резервируемых систем бесперебойного питания для ЦОД, серверных комнат и банковских учреждений.
• Обеспечение электропитания медицинского оборудования, автоматизированных производственных линий и телекоммуникационных узлов.
• Централизованная защита трехфазных систем электропитания с возможностью поэтапного наращивания мощности по мере роста потребностей.

Модуль Eaton 93PR UPM является ключевым компонентом отказоустойчивых и легко масштабируемых ИБП-систем корпоративного уровня, обеспечивающим высокую доступность питания и низкую совокупную стоимость владения (TCO). Код ТН ВЭД: 8504403008. Гарантия производителя — 2 года. Доставка по Казахстану осуществляется в соответствии с коммерческими условиями.
