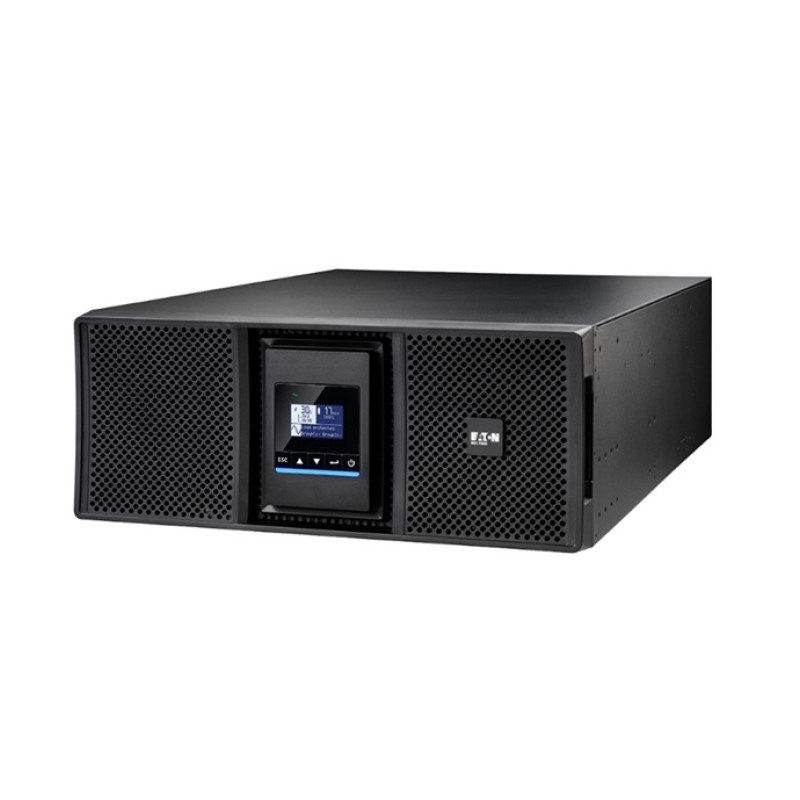

ИБП Eaton 9SX 9SX11KIRT4UG2 — онлайн источник бесперебойного питания (double-conversion OnLine UPS) мощностью 11000 VA / 11000 Вт с коэффициентом мощности 1.0. Модель выполнена в универсальном форм-факторе для установки в 19" стойку (4U) или напольном исполнении Tower. Устройство предназначено для защиты серверов, систем хранения данных, телекоммуникационного и сетевого оборудования в ЦОД, серверных комнатах и распределенной ИТ-инфраструктуре (Edge). Доставка по Казахстану.
Топология и основные параметры
Устройство реализовано по топологии OnLine (VFI) с двойным преобразованием. Выходное напряжение — чистая синусоида с коэффициентом гармонических искажений (THD) 1% для линейной нагрузки. Питание нагрузки осуществляется без времени переключения (0 мс) при переходе на батареи. Коэффициент выходной мощности — 1.0 (11000 Вт при 11000 ВА). Номинальное выходное напряжение конфигурируется на 200/208/220/230/240 В (значение по умолчанию — 230 В).
Входные параметры: номинальное напряжение 230 В, рабочий диапазон входного напряжения — 176–276 В при полной нагрузке (расширяется до 100–276 В со снижением мощности). Входной коэффициент мощности — >0.99. Входная частота — 40–70 Гц. Выходная частота стабилизируется на уровне 50/60 Гц с точностью ±0.5 Гц. КПД в режиме двойного преобразования — 97%, в экономичном режиме ECO — до 99.5%.

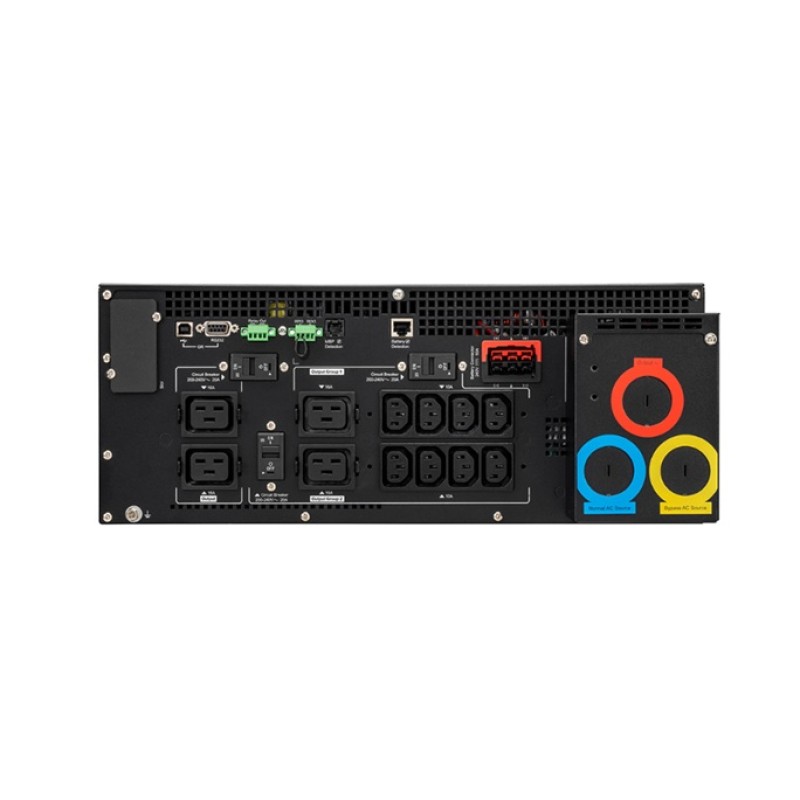

Входное подключение — клеммная колодка (hardwired). Выходные розетки: 8x IEC 320 C13 и 4x IEC 320 C19, все с батарейной поддержкой, плюс выходная клеммная колодка. Устройство оснащено внутренним автоматическим байпасом и клеммной колодкой для ручного байпаса. На задней панели имеется порт EPO (аварийного отключения), клеммная колодка для сухих контактов (2 контакта) и клеммная колодка для дистанционного включения/отключения.
Батареи и время автономной работы
Внутренние необслуживаемые свинцово-кислотные аккумуляторы (VRLA): 20 шт. напряжением 12 В, емкостью 7 А·ч. Модель заменяемого батарейного модуля — горячезаменяемая (Hot-Swap), поддерживается замена без отключения нагрузки с передней панели. Номинальное напряжение батарейной шины — 180 В / 240 В (в зависимости от конфигурации). Время полной зарядки — 6 часов. Технология управления батареями ABM+ обеспечивает трехэтапную зарядку и автоматическое прогнозирование срока службы батарей, продлевая ресурс АКБ до 50%. Автоматическое тестирование батарей, защита от глубокого разряда.
Типовое время автономной работы:
- 11000 Вт (100% нагрузка): 5 минут
- 5500 Вт (50% нагрузка): 10.6 минут
- 3300 Вт (30% нагрузка): 22 минуты
Поддерживается подключение до 10 внешних батарейных модулей (EBM) с автоматическим распознаванием для масштабирования времени резервирования до нескольких часов. Функция холодного старта позволяет включить ИБП от аккумуляторов при отсутствии входного напряжения.
Управление и коммуникации

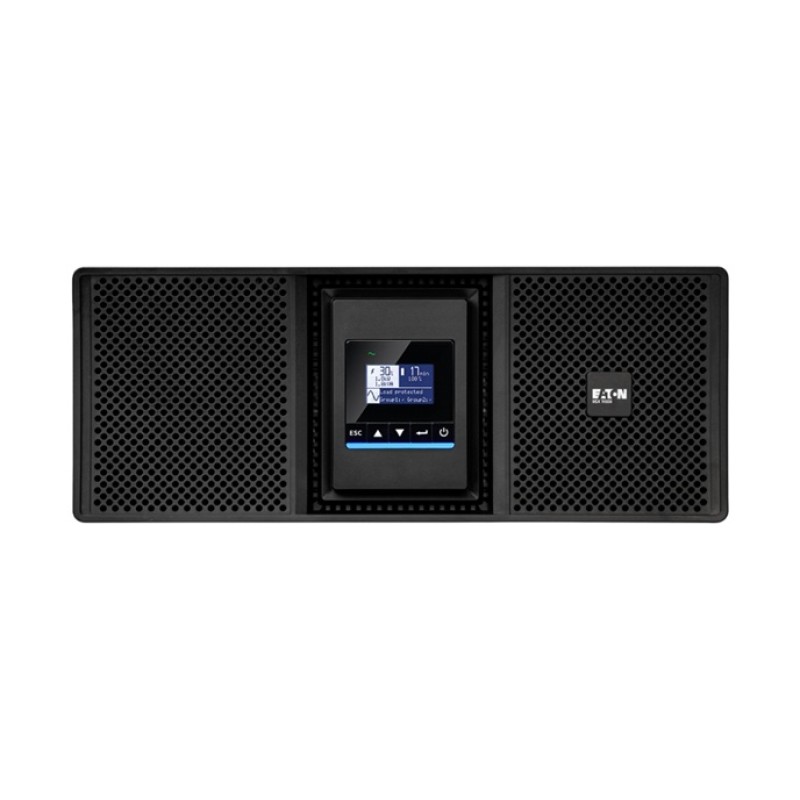

Для локального мониторинга и настройки предусмотрен многоязычный графический ЖК-дисплей (LCD) с регулируемым углом наклона для оптимальной видимости при монтаже в стойку или башню.
Коммуникационные порты и возможности:
- USB (тип B, совместимый с HID)
- RS-232 (последовательный порт)
- Мини-клеммник для дистанционного выключения питания (ROO)
- Мини-клеммник для аварийного отключения (RPO/EPO)
- Мини-клеммник для сухих контактов (2 выхода)
Установлен один интеллектуальный слот для опциональных карт расширения: SNMP/web-карта (Network-MS), карта сухих контактов (Relay-MS), карта Modbus, карта промышленных протоколов (PXGMS) для интеграции в системы BMS и SCADA.
Совместимость с ПО Eaton Intelligent Power Manager (IPM) и Intelligent Power Protection (IPP) обеспечивает автоматическое завершение работы физических и виртуальных серверов (VMware, Hyper-V, Windows Server, Linux) при критическом заряде батарей. Функция измерения потребления энергии (кВт·ч) доступна через ЖК-дисплей или ПО. Управление сегментами нагрузки (Load Segments) позволяет приоритезировать питание критичного оборудования и удаленно перезагружать заблокированные устройства.
Защита и конструкция
Реализована многоуровневая система защит: от короткого замыкания (автоматический выключатель), от перегрузки, от высоковольтных импульсных выбросов, от глубокого разряда батареи, от перегрева (терморегуляция скорости вращения вентиляторов). Функция автоматического включения (Auto-restart) восстанавливает питание нагрузки после возврата сетевого напряжения.
Корпус выполнен из металла и пластика, черный цвет. Эксплуатационные характеристики: рабочая температура от 0 до +40°C, влажность 0–95% (без конденсации), уровень шума менее 37 дБ на расстоянии 1 метра, максимальная высота установки — 3000 м. Степень защиты корпуса — IP20. Тепловыделение — 1050 BTU/час.
Габариты (Ш×В×Г): 440×174×725 мм (4U). Вес — 78.8 кг. В комплект поставки входят: USB-кабель (1.8 м), (2) кабеля IEC-IEC (1.2 м), (3) кабельных ввода (cable glands), кабельные фиксаторы, подставки для монтажа в башню, комплект для монтажа в стойку (кронштейны и направляющие), руководство по быстрому старту и безопасности. Сертификации и соответствие стандартам: IEC/EN 62040-1 (безопасность), IEC/EN 62040-2 (ЭМС), IEC/EN 62040-3 (производительность), CE, UKCA, cULus, RCM, KCC, BSMI, REACH, RoHS, WEEE, ENERGY STAR.
Сценарии применения
- Централизованная защита электропитания серверов, систем хранения данных (SAN/NAS) и активного сетевого оборудования в стойках (4U).
- Питание телекоммуникационного оборудования, маршрутизаторов, коммутаторов и файерволов в ЦОД и распределенных узлах (Edge).
- Обеспечение бесперебойной работы медицинского оборудования, банковских серверов и систем безопасности.
- Использование в серверных комнатах, небольших ЦОД и офисной ИТ-инфраструктуре с высокими требованиями к надежности.
Модель Eaton 9SX 9SX11KIRT4UG2 ориентирована на сегмент Enterprise и SMB, требующих надежной защиты оборудования с онлайн-топологией, коэффициентом мощности 1.0, высокой энергоэффективностью (97%), технологией ABM+ для продления срока службы батарей, возможностью удаленного управления по сети (опционально) и гибкой установкой в стойку или Tower. Код ТН ВЭД: 8504403008. Гарантия производителя — 2 года. Доставка по Казахстану осуществляется в соответствии с коммерческими условиями.
