Купить климатический уличный шкаф SHIP ШК-12U в Алматы

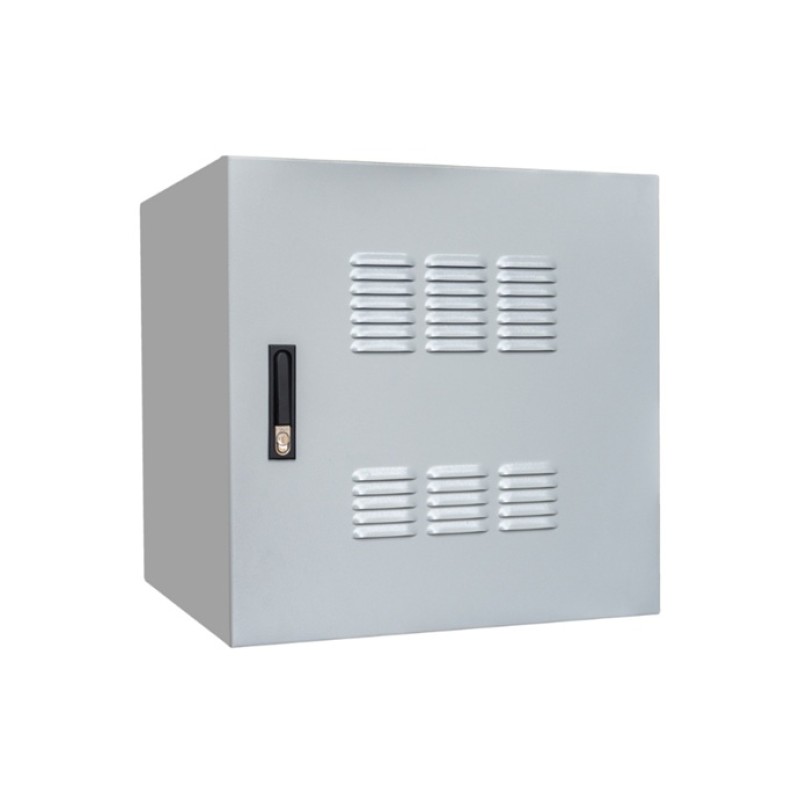

Климатический шкаф SHIP ШК-12U — это максимально вместительное настенное решение в линейке ШК для размещения телекоммуникационного и сетевого оборудования вне отапливаемых помещений: на улице, в неотапливаемых технических зданиях, на фасадах зданий или на промышленных площадках. Модель выполнена в сварном корпусе с усиленной теплоизоляцией и оснащена системой активного климат-контроля, что позволяет оборудованию стабильно работать при отрицательных температурах зимой и предотвращает перегрев летом. Высота 12U и глубина 420 мм делают этот шкаф идеальным выбором для крупных уличных узлов связи, где нужно разместить несколько коммутаторов, оптические кроссы, ИБП и другое телекоммуникационное оборудование.
В магазине «Компьютеры Здесь» в Алматы можно купить этот шкаф по доступной цене с официальной гарантией. Мы осуществляем доставку по всему Казахстану, а для юридических лиц предоставляем полный пакет документов (счёт, счёт-фактура, накладная, акт приёма-передачи). Стоимость товара уже включает НДС, что важно для компаний, монтажных организаций, системных интеграторов и госучреждений при обустройстве уличных узлов связи, видеонаблюдения или доступа.
Особенности конструкции
В отличие от стандартных офисных шкафов IP20, эта модель имеет сварную цельнометаллическую конструкцию из стального листа толщиной 1,5 мм. Такое исполнение обеспечивает высокую механическую прочность и защиту от взлома. Цвет — серый (RAL 7035), что практично для уличного размещения, так как менее маркий и лучше отражает солнечные лучи, чем чёрный. Шкаф предназначен для настенного монтажа. Обратите внимание: габаритная глубина шкафа — 600 мм, но полезная глубина — 420 мм, а 180 мм занимают дверь, утепление и воздушный зазор.
Главное отличие этой модели — наличие климатической подготовки. Корпус утеплён: слой пеноплекса 20 мм и фольгированный пенофол 9 мм. Такая комбинация предотвращает промерзание шкафа зимой и защищает от нагрева солнцем летом, а также препятствует образованию конденсата внутри — критически важное свойство для уличного оборудования.
В комплекте уже установлено оборудование для поддержания микроклимата: два вентилятора 120 мм на 220 В для принудительной вентиляции и отвода тепла, один нагреватель мощностью 100 Вт для поддержания плюсовой температуры зимой, а также термостаты NC и NO для автоматического управления обогревом и вентиляцией. Термостат NC (нормально закрытый) обычно управляет обогревом: при падении температуры ниже порога замыкает цепь и включает нагреватель. Термостат NO (нормально открытый) управляет вентиляцией: при превышении температуры замыкает цепь и включает вентиляторы. Дополнительно в шкафу установлены три автомата 16 А для распределения питания внутри корпуса.
Ввод кабелей осуществляется через четыре сальника PG21, обеспечивающих герметичное соединение с уличными кабельными трассами. Это предотвращает попадание влаги и пыли внутрь. Степень защиты — IP54 (предположительно, на основе конструкции и сальников), что позволяет использовать шкаф в условиях открытого воздуха, защищая оборудование от дождя, снега и пыли.
Монтаж оборудования производится на четырёх вертикальных 19-дюймовых стойках высотой 12U. Полезное внутреннее пространство: высота 530 мм, ширина 540 мм, глубина 420 мм — достаточно для размещения коммутаторов, оптических кроссов, медиаконвертеров, источников бесперебойного питания средней мощности и другого телекоммуникационного оборудования. Глубина 420 мм — такая же, как в модели ШК-9U, но высота увеличена на 3U, что даёт существенно больше места по вертикали.
Преимущества для эксплуатации
Главное преимущество SHIP ШК-12U — максимальная вместительность в настенном формате. 12U — это максимальная высота в линейке настенных климатических шкафов SHIP, и этого достаточно для создания полноценного распределительного узла доступа. Вы можете разместить, например: 2 коммутатора агрегации (2U), 4 коммутатора доступа (4U), 2 патч-панели (2U), оптический кросс (1U), ИБП (2U) и оставить 1U на вентиляционный зазор. Или собрать узел видеонаблюдения с регистратором на 32 канала (2U), матричным коммутатором (1U), несколькими PoE-коммутаторами, блоком питания и системой хранения записей.
Сварной корпус и усиленные петли обеспечивают устойчивость к взлому и вандализму — это важный фактор при размещении оборудования в общедоступных местах или на неохраняемых объектах. Глухая металлическая дверь без стекла скрывает состав оборудования от посторонних глаз и защищает от прямых солнечных лучей, которые могли бы вызвать дополнительный нагрев через стеклянную дверь. Дверь запирается на замок.
Полезная глубина 420 мм позволяет устанавливать большинство настенных коммутаторов (даже достаточно глубоких, с глубиной до 350–380 мм), оптические кроссы с запасом на изгиб волокна, небольшие ИБП глубиной до 400 мм (например, APC Back-UPS или аналоги), а также некоторое серверное оборудование малого форм-фактора (например, серверы на базе Intel NUC в 19-дюймовом корпусе). Однако для полноразмерных серверов глубиной 600–800 мм по-прежнему не подходит — для них нужны напольные стойки.
Установленные в комплекте автоматы на 16 А упрощают подключение шкафа к внешней электросети и позволяют сразу организовать питание для встроенной климатики и подключаемого оборудования без необходимости докупать распределительный щит. Вентиляторы и нагреватель уже подключены к автоматике — нужно только подать внешнее питание 220 В.
Полная автономность климат-контроля — термостаты автоматически включают обогрев при падении температуры (обычно около 5°C) и вентиляцию при перегреве (обычно около 35°C), обеспечивая оптимальные условия для активного сетевого оборудования в диапазоне от -40°C до +50°C. Шкаф не требует постоянного присутствия обслуживающего персонала.
Где использовать
- Крупные уличные узлы доступа провайдеров — размещение агрегационного коммутатора, нескольких коммутаторов доступа, оптического кросса, медиаконвертеров и ИБП в одном шкафу. 12U достаточно для обслуживания до 200–300 абонентов в многоквартирном доме или коттеджном посёлке.
- Централизованные системы видеонаблюдения на объектах с большой территорией — установка видеорегистратора на 32–64 канала (обычно 2–3U), системы хранения записей (дисковый массив 2–3U), нескольких PoE-коммутаторов (2–4U) и ИБП (2U) в одном уличном шкафу. Позволяет разместить всё необходимое оборудование непосредственно рядом с камерами без прокладки длинных кабелей.
- Неотапливаемые технические помещения с большим количеством оборудования — подвалы, гаражи, трансформаторные подстанции, чердаки, где нужно разместить не только сетевые коммутаторы, но и систему мониторинга, контроллеры автоматизации и небольшой ИБП. 12U даёт достаточно места для организации полноценного распределительного центра в таком помещении.
- Промышленные объекты и АСУ ТП с центральным контроллером — размещение программируемых логических контроллеров (ПЛК), интерфейсных преобразователей, промышленных коммутаторов, шлюзов связи и систем бесперебойного питания в защищённом климатическом шкафу. 12U позволяет создать компактный, но функциональный щит управления.
- Базовые станции сотовой связи и малые соты — размещение оборудования транспортной сети, коммутаторов агрегации, блоков дистанционного питания (Remote PHY) и систем синхронизации в одном шкафу на вышке или крыше здания.
- Системы автоматизации зданий (BMS) с центральным контроллером на несколько зданий — установка шлюза, контроллеров периферии, сетевого оборудования, системы мониторинга энергопотребления и ИБП во внешнем шкафу на территории комплекса зданий.
Неочевидный, но полезный сценарий — использование шкафа в качестве уличного узла связи для небольшого дата-центра на краю сети (edge computing). Например, для размещения оборудования промышленного интернета вещей (IIoT) или обработки данных с видеокамер на границе сети. В шкаф можно установить компактный сервер edge-вычислений (2U), коммутаторы, СХД начального уровня и ИБП — 12U вполне достаточно для такой конфигурации.
Однако нужно учитывать ограничения. Полезная глубина 420 мм — это существенное улучшение, но всё равно недостаточно для полноразмерных серверов (глубина 600–800 мм), мощных ИБП с длинными батарейными отсеками (некоторые модели до 500–600 мм) или крупногабаритного телекоммуникационного оборудования (например, некоторых агрегационных коммутаторов core-уровня). Если ваше оборудование имеет глубину более 400 мм, внимательно сверьте фактические размеры с полезной глубиной шкафа и обязательно учтите запас на кабельные разъёмы сзади (обычно требуется ещё 50–100 мм). При плотной загрузке 12U также стоит оценить суммарное тепловыделение оборудования — двух вентиляторов 120 мм может не хватить для интенсивно греющихся конфигураций, и потребуется дополнительная вентиляция или установка более мощных вентиляторов.
Также, несмотря на уличное исполнение, шкаф не рассчитан на установку в зонах с высокой коррозионной активностью (морское побережье без дополнительной защиты, химические производства с агрессивными парами). Для таких сред требуются специальные антикоррозийные покрытия или шкафы из нержавеющей стали. И, конечно, шкаф требует надёжного настенного крепления — масса полностью загруженного оборудования может достигать 50–60 кг плюс вес самого шкафа, что предъявляет повышенные требования к стене и крепёжным элементам.
Характеристики
Производитель: SHIP
Модель: ШК-12U
Тип оборудования: шкаф климатический настенный 19"
Размещение: уличный
Тип крепления: настенный
Конструкция: сварной
Вместимость: 12U
Габаритные размеры (ВхШхГ): 600x600x600 мм
Полезные размеры (ВхШхГ): 530x540x420 мм
Цвет: серый
Материал корпуса: стальной лист 1,5 мм
Материал двери: стальной лист 1,5 мм
Материал стоек: стальной лист 1,5 мм
Количество стоек: 4 шт
Кабельные вводы: сальник PG21 — 4 шт
Утепление: пеноплекс 20 мм, пенофол фольгированный 9 мм
Вентиляция: вентилятор 120 мм 220 В — 2 шт
Обогрев: нагреватель 100 Вт — 1 шт
Терморегуляция: термостат NC — 1 шт, термостат NO — 1 шт
Электрооборудование: автомат 16 А — 3 шт
Степень защиты: IP54 (оценочно)
Гарантия: 1 год
