Купить климатический уличный шкаф SHIP ШК-9U в Алматы

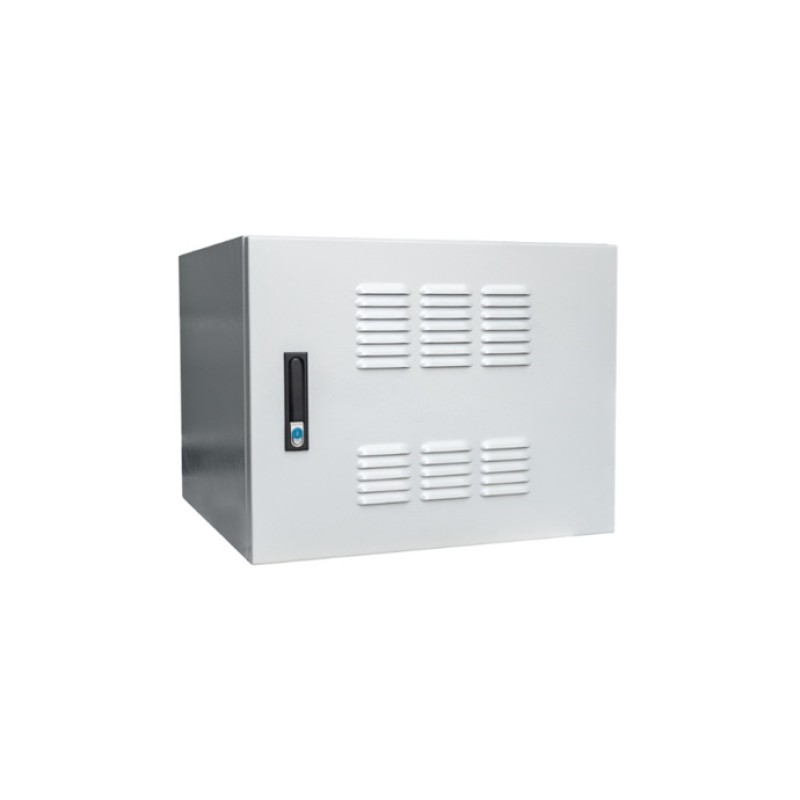

Климатический шкаф SHIP ШК-9U — это универсальное специализированное решение для размещения телекоммуникационного и сетевого оборудования вне отапливаемых помещений: на улице, в неотапливаемых технических зданиях, на фасадах зданий, в подъездах или на промышленных площадках. Модель выполнена в сварном корпусе с усиленной теплоизоляцией и оснащена системой активного климат-контроля, что позволяет оборудованию стабильно работать при отрицательных температурах зимой и предотвращает перегрев летом. Высота 9U и глубина 600 мм делают этот шкаф идеальным выбором для более вместительных уличных узлов связи, где нужно разместить не только коммутаторы, но и более габаритное оборудование.
В магазине «Компьютеры Здесь» в Алматы можно купить этот шкаф по доступной цене с официальной гарантией. Мы осуществляем доставку по всему Казахстану, а для юридических лиц предоставляем полный пакет документов (счёт, счёт-фактура, накладная, акт приёма-передачи). Стоимость товара уже включает НДС, что важно для компаний, монтажных организаций, системных интеграторов и госучреждений при обустройстве уличных узлов связи, видеонаблюдения или доступа.
Особенности конструкции
В отличие от стандартных офисных шкафов IP20, эта модель имеет сварную цельнометаллическую конструкцию из стального листа толщиной 1,5 мм. Такое исполнение обеспечивает высокую механическую прочность и защиту от взлома. Цвет — серый (RAL 7035), что практично для уличного размещения, так как менее маркий и лучше отражает солнечные лучи, чем чёрный. Шкаф предназначен для настенного монтажа.
Главное отличие этой модели — наличие климатической подготовки. Корпус утеплён: слой пеноплекса 20 мм и фольгированный пенофол 9 мм. Такая комбинация предотвращает промерзание шкафа зимой и защищает от нагрева солнцем летом, а также препятствует образованию конденсата внутри — критически важное свойство для уличного оборудования.
В комплекте уже установлено оборудование для поддержания микроклимата: два вентилятора 120 мм на 220 В для принудительной вентиляции и отвода тепла, один нагреватель мощностью 100 Вт для поддержания плюсовой температуры зимой, а также термостаты NC и NO для автоматического управления обогревом и вентиляцией. Термостат NC (нормально закрытый) обычно управляет обогревом: при падении температуры ниже порога замыкает цепь и включает нагреватель. Термостат NO (нормально открытый) управляет вентиляцией: при превышении температуры замыкает цепь и включает вентиляторы. Дополнительно в шкафу установлены три автомата 16 А для распределения питания внутри корпуса.
Ввод кабелей осуществляется через четыре сальника PG21, обеспечивающих герметичное соединение с уличными кабельными трассами. Это предотвращает попадание влаги и пыли внутрь. Степень защиты — IP54 (предположительно, на основе конструкции и сальников), что позволяет использовать шкаф в условиях открытого воздуха, защищая оборудование от дождя, снега и пыли.
Монтаж оборудования производится на четырёх вертикальных 19-дюймовых стойках высотой 9U. Полезное внутреннее пространство: высота 400 мм, ширина 540 мм, глубина 420 мм — достаточно для размещения коммутаторов, оптических кроссов, медиаконвертеров, источников бесперебойного питания средней мощности и другого телекоммуникационного оборудования. Глубина 420 мм — существенное улучшение по сравнению с младшей моделью ШК-6U (270 мм), что позволяет устанавливать заметно более глубокое оборудование.
Преимущества для эксплуатации
Главное преимущество SHIP ШК-9U — полная автономность в сочетании с увеличенной вместительностью. Благодаря встроенному обогреву и вентиляции с автоматикой, шкаф не требует постоянного присутствия обслуживающего персонала для контроля температуры. Термостаты автоматически включают обогрев при падении температуры (обычно около 5°C) и вентиляцию при перегреве (обычно около 35°C), обеспечивая оптимальные условия для активного сетевого оборудования в диапазоне от -40°C до +50°C.
Сварной корпус и усиленные петли обеспечивают устойчивость к взлому и вандализму — это важный фактор при размещении оборудования в общедоступных местах или на неохраняемых объектах. Глухая металлическая дверь без стекла скрывает состав оборудования от посторонних глаз и защищает от прямых солнечных лучей, которые могли бы вызвать дополнительный нагрев через стеклянную дверь. Дверь запирается на замок.
Ключевое улучшение по сравнению с ШК-6U — полезная глубина 420 мм. Это позволяет устанавливать значительно более широкий спектр оборудования: большинство настенных коммутаторов (даже достаточно глубоких, например, с глубиной до 350–380 мм), оптические кроссы с запасом на изгиб волокна, небольшие ИБП глубиной до 400 мм (например, APC Back-UPS или аналоги), а также некоторое серверное оборудование малого форм-фактора (например, серверы на базе Intel NUC в 19-дюймовом корпусе). Однако для полноразмерных серверов глубиной 600–800 мм по-прежнему не подходит — для них нужны напольные стойки.
Установленные в комплекте автоматы на 16 А упрощают подключение шкафа к внешней электросети и позволяют сразу организовать питание для встроенной климатики и подключаемого оборудования без необходимости докупать распределительный щит. Вентиляторы и нагреватель уже подключены к автоматике — нужно только подать внешнее питание 220 В.
Высота 9U позволяет разместить, например: 2 коммутатора (2U), патч-панель (1U), оптический кросс (1U), ИБП (2U) и оставить 3U свободного пространства для будущего расширения или организации воздушного зазора. Это заметно более гибкая конфигурация, чем в 6U модели.
Где использовать
- Уличные узлы доступа провайдеров с расширенной функциональностью — размещение агрегационного коммутатора, нескольких медиаконвертеров, оптического кросса и ИБП в одном шкафу. 9U и глубина 420 мм позволяют установить более мощное оборудование, чем в 6U версии.
- Системы видеонаблюдения с регистратором средней ёмкости — установка видеорегистратора на 16–32 канала (который может быть глубже и занимать 2U), PoE-коммутатора на 24 порта (1U), блока питания (1U) и жёстких дисков в корпусе регистратора. Остаётся место для вентиляционного зазора.
- Неотапливаемые технические помещения с большим количеством оборудования — подвалы, гаражи, трансформаторные подстанции, чердаки, где нужно разместить не только сетевые коммутаторы, но и систему мониторинга, контроллеры автоматизации и небольшой ИБП.
- Промышленные объекты и АСУ ТП с контроллерами среднего размера — размещение программируемых логических контроллеров (ПЛК), интерфейсных преобразователей, коммутаторов промышленного исполнения (которые часто имеют глубину до 350–400 мм) в защищённом климатическом шкафу.
- Базовые станции связи и малые соты (small cells) — размещение оборудования сотовой связи, транспортных коммутаторов и систем синхронизации непосредственно на вышках или крышах зданий.
- Системы автоматизации зданий (BMS) с центральным контроллером — установка шлюза, контроллеров периферии, сетевого оборудования и ИБП во внешнем блоке на фасаде здания.
Неочевидный, но полезный сценарий — использование шкафа для размещения оборудования мониторинга окружающей среды на удалённых объектах (метеостанции, посты контроля воздуха, сейсмостанции). В такой шкаф можно установить контроллер сбора данных, модем связи, коммутатор и небольшой ИБП — 9U и глубины 420 мм достаточно для типового набора оборудования.
Однако нужно учитывать ограничения. Полезная глубина 420 мм — это существенное улучшение, но всё равно недостаточно для полноразмерных серверов (глубина 600–800 мм), мощных ИБП с длинными батарейными отсеками (некоторые модели до 500–600 мм) или крупногабаритного телекоммуникационного оборудования (например, некоторых агрегационных коммутаторов core-уровня). Если ваше оборудование имеет глубину более 400 мм, внимательно сверьте фактические размеры с полезной глубиной шкафа и обязательно учтите запас на кабельные разъёмы сзади (обычно требуется ещё 50–100 мм).
Также шкаф не рассчитан на установку в зонах с высокой коррозионной активностью (морское побережье без дополнительной защиты, химические производства с агрессивными парами). Для таких сред требуются специальные антикоррозийные покрытия или шкафы из нержавеющей стали.
Характеристики
Производитель: SHIP
Модель: ШК-9U
Тип оборудования: шкаф климатический настенный 19"
Размещение: уличный
Тип крепления: настенный
Конструкция: сварной
Вместимость: 9U
Габаритные размеры (ВхШхГ): 470x600x600 мм
Полезные размеры (ВхШхГ): 400x540x420 мм
Цвет: серый
Материал корпуса: стальной лист 1,5 мм
Материал двери: стальной лист 1,5 мм
Материал стоек: стальной лист 1,5 мм
Количество стоек: 4 шт
Кабельные вводы: сальник PG21 — 4 шт
Утепление: пеноплекс 20 мм, пенофол фольгированный 9 мм
Вентиляция: вентилятор 120 мм 220 В — 2 шт
Обогрев: нагреватель 100 Вт — 1 шт
Терморегуляция: термостат NC — 1 шт, термостат NO — 1 шт
Электрооборудование: автомат 16 А — 3 шт
Степень защиты: IP54 (оценочно)
Гарантия: 1 год
