Медиаконвертеры D-Link DMC-1910T и DMC-1910R осуществляют преобразование интерфейсов «витая пара – одномодовый одноволоконный оптический кабель» для сетей Gigabit Ethernet 1000BASE-T и 1000BASE-LX. Медиаконвертеры поддерживают технологию волнового мультиплексирования, предназначенную для объединения нескольких потоков данных по одному физическому волоконно-оптическому кабелю. Это позволяет одновременно передавать и получать сигналы с длиной волны 1310 нм и 1550 нм по одному оптическому волокну.

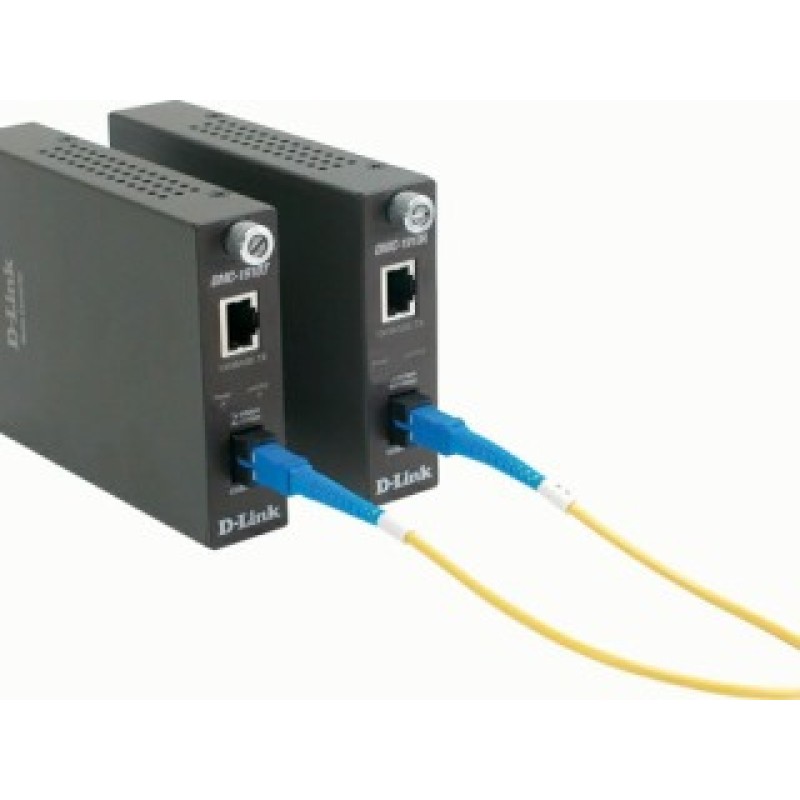

Медиаконвертеры DMC-1910R и DMC-1910T устанавливаются на разных концах линии связи. Медиаконвертер DMC-1910R использует длину волны 1550 нм для приема данных и 1310 нм - для передачи. А DMC-1910T использует длину волны 1310 нм для приема данных и 1550 нм - для передачи.

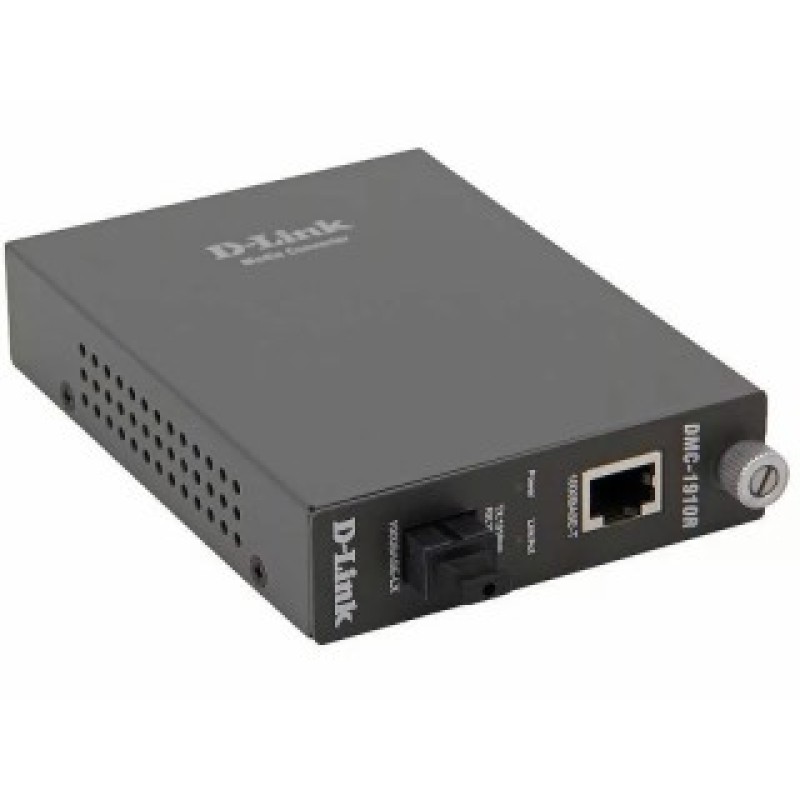

Каждый медиаконвертер помещен в прочный металлический корпус и оснащен 1 портом RJ-45 для витой пары и 1 портом для оптического кабеля (SC-коннектор) и может использоваться, как отдельное устройство либо устанавливаться в универсальное 16-слотовое шасси для медиаконвертеров - DMC-1000. Медиаконвертеры поддерживают «горячую» установку при использовании в составе шасси.
DMC-1910R и DMC-1910T поддерживают развитые функции управления, такие как LLCF (Link Loss Carry Forward, Link Pass Through) и LLR (Link Loss Return) для оптического порта. При установке DMC-1910R и DMC-1910T в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP. При работе с критическими приложениями можно установить в шасси дополнительный источник питания – модуль DMC-1001.
Стандарты
- 802.3ab 1000BASE-T
- 802.3z 1000BASE-LX
Преобразование интерфейсов
- Преобразование сигнала из 1000BASE-T в 1000BASE-LX с использованием одноволоконного одномодового оптоволокна
Длины волн
- 2 различных типа волн для передачи сигнала
- 1 двунаправленная волна для приема и передачи
- DMC-1910R: TX: 1310 нм; RX: 1550 нм
- DMC-1910T: TX: 1550 нм; RX: 1310 нм
Разъемы
- 1000BASE-T: RJ-45 разъем
- 1000BASE-LX: SC-разъем
Кабели
- 1000BASE-T: кабель на основе витой пары категории 5 (до 100 м)
- 1000BASE-LX: одномодовый оптический кабель (до 15 км)
Полный дуплекс
- Поддержка режима полного дуплекса для порта 1000BASE-T Gigabit Ethernet
Автоматическое определение полярности
- Автоматическое определение полярности для порта 1000BASE-T
Метод передачи
- Store-and-forward
Управление потоком
- Метод обратного давления и управление потоком IEEE 802.3x
Скорость передачи
- Передача на скорости канала связи
Методы установки
- Автономное устройство
- Установка в шасси DMC-1000
«Горячая» замена
- Поддержка «горячей» замены при установке в шасси DMC-1000
Управление
- Через шасси DMC-1000 с установленным модулем управления DMC-1002
Функции управления
- LLR (Enable/Disable)
- Fiber (Auto-Negotiation/Manual)
Максимальный размер пакета
- Без ограничений (Jumbo frame)
- 5В 1A, внешний адаптер питания
Потребляемая мощность
- 5.5 Ватт (макс.) (для каждого модуля DMC-1910R и DMC-1910T)
Рабочая температура
- От 0° до 40° C
Температура хранения
- От -10° до 70° C
Температура хранения
- От 10% до 90% без образования конденсата
Размеры
- 120 (Д) х 88 (Ш) х 25 (В) мм (для обоих модулей DMC-1910R и DMC-1910T)
Сертификаты
- FCC Class B
- VCCI Class B
- CE Class B
- C-Tick
Комплект поставки
- Модуль DMC-1910R
- 1 адаптер питания переменного тока
- Руководство пользователя
- Руководство по быстрой установке
